Бокс комутаційний Titan PON WB-192

Код товару:
Основні характеристики:
Габаритні розміри (Г*Ш*В): 500х530х240 мм;
Матеріал корпусу: метал (товщиною 1,5 мм);
Тип оптичних адаптеров: SC, LC duplex;
Максимальна кількість відкидних касет Titan PON WB-32: 6 шт;
Максимальна кількість  портів: 192 шт;
Кількість портів для введення кабелю: 20 шт;
Кількість контейнерів для подільників: 10 шт.

  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Бокс комутаційний Titan PON WB-192"
Корпус
Метал, Метал
Наявність
В продажі
  • Антивандальне птловологозахищене виконання;
  • Габаритні розміри (Г*Ш*В): 500х530х240 мм;
  • Матеріал корпусу: метал (товщиною 1,5 мм);
  • Тип оптичних адаптеров: SC, LC duplex;
  • Максимальна кількість відкидних касет кассет Titan PON WB-32: 6 шт;
  • Максимальна кількість портів: 192 шт;
  • Кількість портів для введення кабелю: 20 шт;
  • Кількість контейнерів для подільників: 10 шт.



​Видео-инструкция по сборке Бокса коммутационного Titan PON WB-64M:



Бокс комутаційний Titan PON WB-192

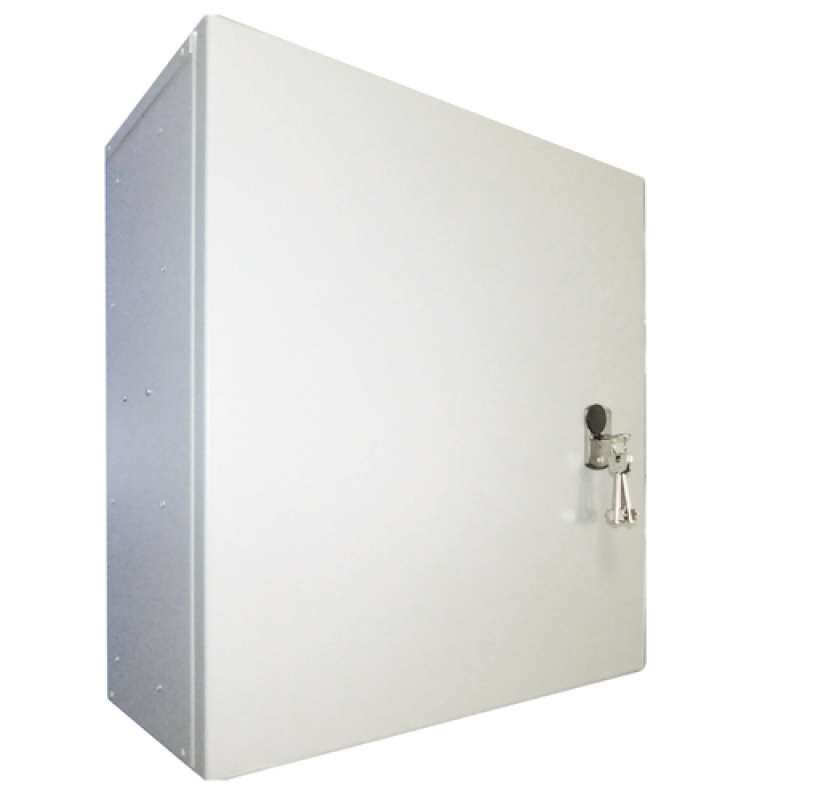

Поверховий комутаційний бокс серії TITAN призначений для використання в багатоквартирних житлових будинках при будівництві міських мереж абонентського доступу за технологією FTTH (PON) - «волокно-в-квартиру». Антивандальне пиловологозахищений виконання шафи дозволяє розміщувати його безпосередньо в під'їзді , в підвалі , технічному поверсі абона горищі.Товщина метала 1,5 мм. Внутрішні елементі зроблені з металу товщиною 1 мм.

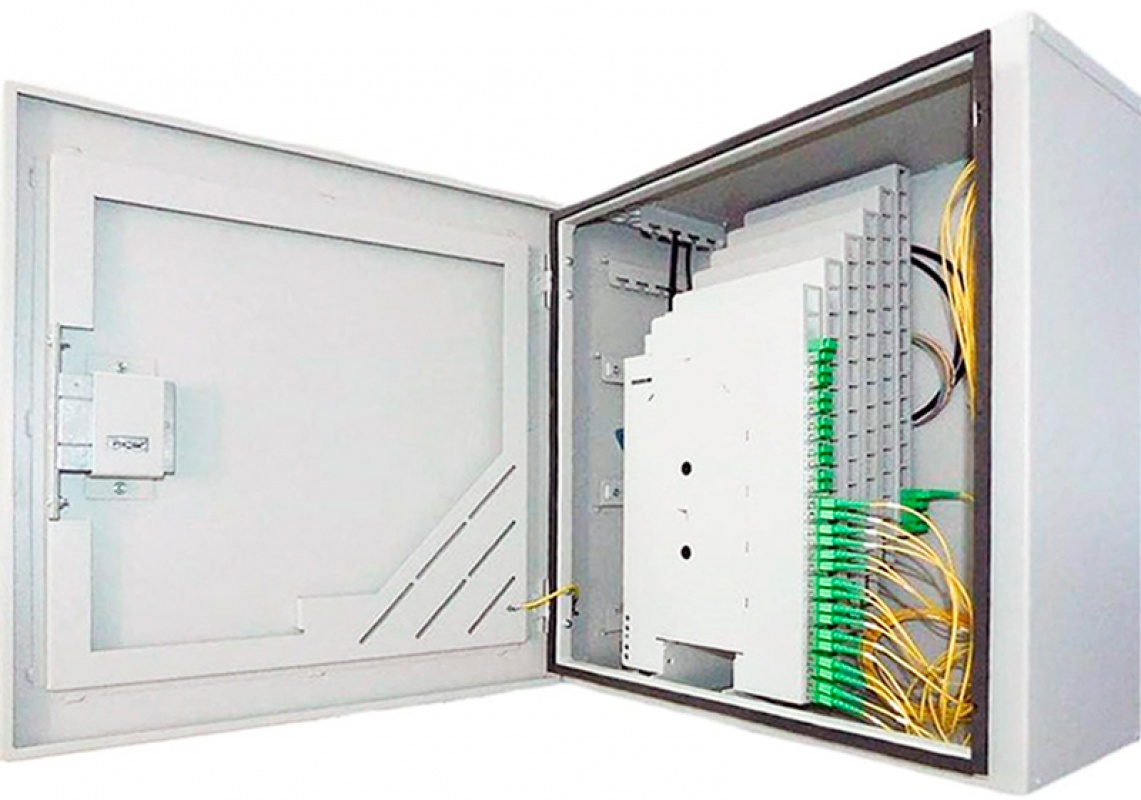

Конструктивною особливістю кросу є те, що монтаж і крос-комутація ОВ здійснюється в відкидних кросових модулях (6 шт)  Відкидні кросові модулі дозволили значно зменшити габарити Боксу комутаційного Titan PON WB-192, особливо його глибину. При цьому загальна кількість портів збільшилася.

Оптині кабелі вводяться в бокс через отвори в верхній и нижній стінках. Кількість портів для введення кабелю 20 шт. В отворах встановлюються полизахисні заглушки.

В Боксі комутаційному Titan PON WB-192 передбачені кілька монтажних зон. В зоні введення оптичні кабелі розправляються і фіксуються. Далі волокна в трпанспортних трубках надходять в зону монтажу на відповідний кросовий модуль.. Планарні оптичні розгалужувачі ABS Tipe, встановлюються в спеціальні контейнери на правій бічній стінці боксу. Кількість контейнерів 10 шт.

Взакритому положенні кросові модулі замикаються один за інший. Кількість місць під адаптери SC simplex 32 шт або 64 шт для адаптерів  LC duplex.
При обслуговуванні потрібний кросовий модуль фіксується в горизонтальному положенні. Система «книжка» дозволяє витягувати модуль з блоку і завдяки запасу волокон,що знаходяться в транспортній трубці, зробили роботу поза боксом,

Комплектація Боксу комутаційного Titan PON WB-192:
  1. Комплект заземлення: 1 шт;
  2. Силіконові (гумові) заглушки: 20 шт;
  3. Комплект для монтажу ящика на стіну: 4 шт;
  4. Комплект стяжок L=250: 3 шт;
  5. Бандаж ASW-12 L=500 мм: 1 шт;
  6. Маркер для кассет на самоклющімся папері бумаге:1 шт;



Комплектація Кассеты Titan PON WB-32 (не входит до комплектації ящика)

  1. Сплайс-кассета Sofetec ST 32 OB: 1 шт;
  2. Бандаж ASW-06 L=500 мм: 1 шт;
  3. Гофротруба чорная L=0,5 м D=7мм: 4 шт;
  4. Комплект стяжок L=75 мм: 12 шт;
  5. Маркер для кассет на самоклющімся папері бумаге: 2 шт.
