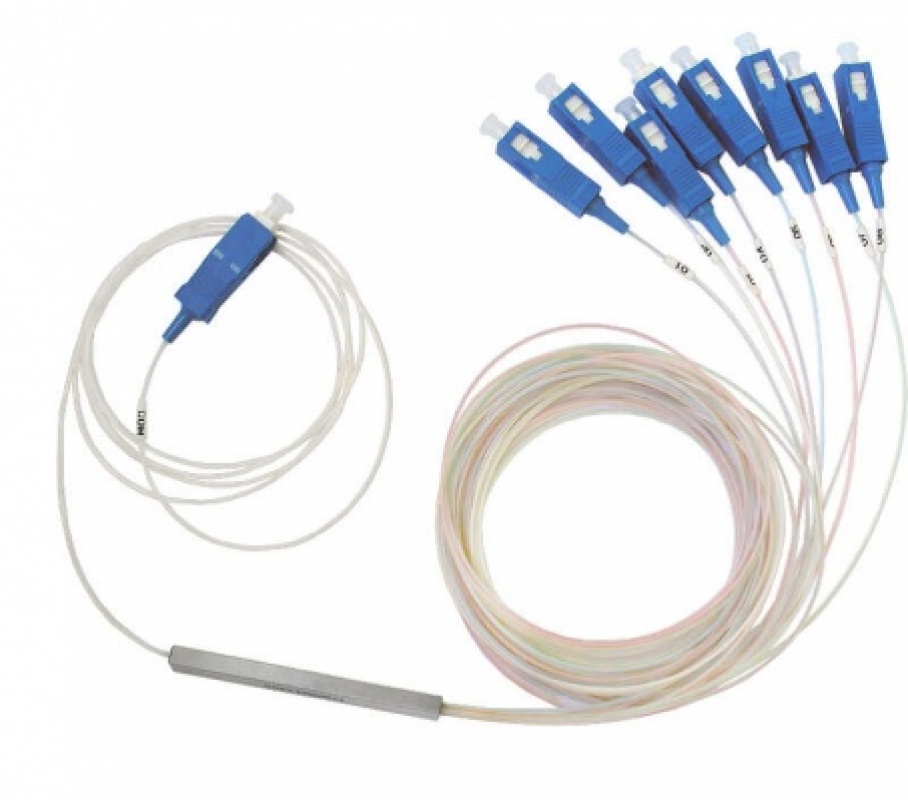

Оптичний розгалужувач 3К PSM-1x8-PLC UPC

Код товару:

0 відгуків

Порівняти

Взяти на тест

Основні характеристики:

• Основний пасивний компонент PON

• Діапазон хвиль 1260нм-1650нм

• Кращі показники загасання

• Має як SC / UPC, так і SC / APC коннектори

• Малі внесені втрати

• Великий коефіцієнт спрямованості

• Низький рівень PDL

ХАРАКТЕРИСТИКИ
ОПИС
СУПУТНІ ТОВАРИ
АНАЛОГИ

Технічні характеристики "Оптичний розгалужувач 3К PSM-1x8-PLC UPC"

Тип

PLC

Конектор

UPC

Параметр		Од. вим.	значення
Назва			1х2	1х4	1х8	1х16	1х32	1х64
Робоча довжина хвилі		Нм.	1260~1650
Внесені втрати	Тип.	дБ.	3,6	7,0	10,3	13,6	16,6	20,1
Внесені втрати	Макс.	дБ.	4.3	7.4	10.7	13.9	17.2	21.5
однорідність(макс.)		дБ.	0.5	0.8	0.8	1.4	1.5	0.5
PDL (Max.)		дБ.	0.2	0.3	0.3	0.3	0.3	0.5
TDL (Max.)		дБ.	0.5
Зворотні втрати		дБ.	≥55 (APC конектори) / 50 (UPC конектори)
спрямованість		дБ.	≥55
Керівництво по експлуатації та температура зберігання			-40~+85

ОГЛЯД оптичного разгалужувача 3К PSM-1x8-PLC UPC

Оптичний спліттер 3К PSM-1x8-PLC UPC – це важливий елемент оптичної мережі, побудованої на базі PON технології. Розгалужувач розділяє сигнал в оптоволокні. Це означає, що за допомогою одного волокна в кабелі, можна організувати підключення до Інтернет кількох клієнтів. Число таких користувачів залежить від кількості портів в дільнику, їх може бути 1-128 штук. Описуваний пристрій розрахован на 8 вихідних портів. Поділ сигналу і можливість підключення відразу декількох абонентів, дає можливість провайдерам заощадити певну кількість коштів при підключенні клієнтів.

Існує поділ розгалужувачів по довжині хвиль:

одновіконний (1310 нм або 1550 нм);
двовіконний (1310 нм і 1550 нм);
трьохвіконний (1310,1490,1550 нм);
широкосмугові (1270 нм - 1630 нм).

Розглянутий розгалужувач працює в широкосмуговому діапазоні - 1260нм-1650нм, і це відкриває можливості в плані широкої сфери його застосування. Даний дільник обжимають наступними коннекторами: SC/UPC і SC/APC.

ПЕРЕВАГИ оптичного разгалужувача 3К PSM-1x8-PLC UPC

Одна з переваг даного пристрою, в тому, що при організації PON мережі відсутня необхідність в активному обладнанні, що означає можливість економії коштів для постачальника послуг.

Використання 3К PSM-1x8-PLC UPC дозволяє організувати гнучку мережеву архітектуру, реалізувавши при цьому шинну технологію транспорту даних, застосувавши лише одне волокно оптичного кабелю.
Крім складової PON мережі, за допомогою даного подільника можна також здійснювати діагностику стану самої мережі. Суть в тому, що використовуючи перехідник, якась частина сигналу (невелика) відправляється головним пристроєм, який власне і контролює мережу.

ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ оптичного разгалужувача 3К PSM-1x8-PLC UPC

Розглянутий спліттер має невеликі розміри, малі внесені втрати і досить хороший коефіцієнт спрямованості. Слід також зазначити, що описуваний пристрій також має невисокий рівень PDL (втрати, що залежать від поляризації, іншими словами, різниця максимального і мінімального показника втрат, яка залежить від зміни поляризації світла, що проходить).

відповідність сертифікатам

Оптичний сплиттер 3К PSM-1x8-PLC UPC має сертифікат відповідності стандарту GB/T19001-2008/ISO9001: 2008

ВИСНОВОК ПРО оптичний разгалужувач 3K PSM-1X8-PLC

Спліттер 3К PSM-1x8-PLC UPC - важлива частина PON мереж. Цільовим призначенням пристрою є поділ оптичного сигналу. Робочий діапазон хвиль даного подільника знаходиться в межах 1260нм-1650нм. Сплітери даної моделі обжимають SC/UPC і SC/APC коннекторами.
