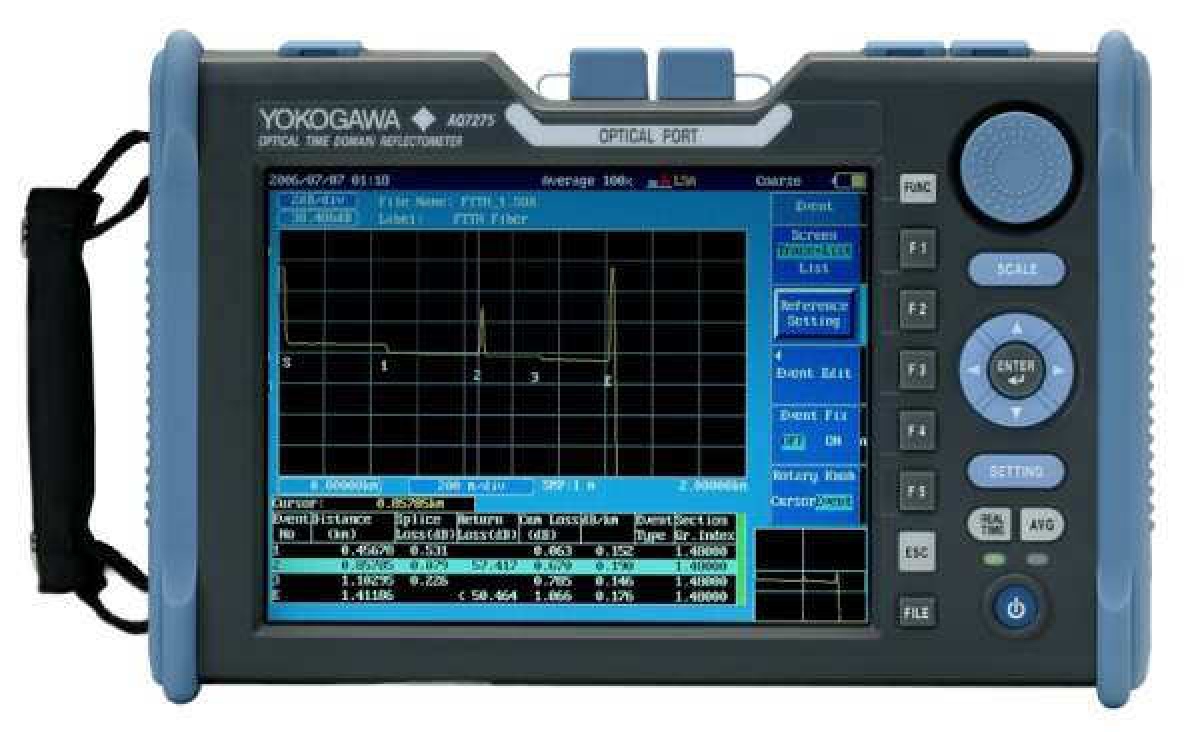

Рефлектометр AQ7275 Yokogawa

Код товару:

0 відгуків

Порівняти

Доставка та оплата

Основні характеристики:

ХАРАКТЕРИСТИКИ
ОПИС
СУПУТНІ ТОВАРИ
ЗАВАНТАЖЕННЯ
АНАЛОГИ

Технічні характеристики "Рефлектометр AQ7275 Yokogawa"

Розвиваючи сучасну лінійку оптичних рефлектометров серії AQ7270, компанія Yokogawa представляє новий оптичний рефлектометр AQ7275 для ВОЛЗ масштабу мегаполісу, оптичних СКС і мереж FTTx. Підвищена стабільність лазерного джерела дозволяє проводити вимірювання в PON-мережах на сплиттерах з великою кількістю відгалужень до 32, а використання оптичного роз'єму з кутовою поліруванням АРС дає можливість застосовувати рефлектометр в мережах кабельного телебачення.

Новий рефлектометр увібрав в себе всі кращі характеристики попередніх моделей: готовність до роботи в польових умовах, швидкість і точність проведення вимірювань, зручне управління і високий комфорт для будь-якого рівня користувача.
Широкий вибір вбудованих опцій дозволяє позбутися від необхідності носити з собою велику кількість додаткового обладнання.
AQ7275 русифікований і поставляється з керівництвом користувача російською мовою.

Основні відмінності рефлектометра AQ7275 від серії AQ7270:

Підвищена на порядок стабільність лазерного джерела оптичного порту рефлектометра дозволяє проводити вимірювання в PON-мережах на сплиттерах з великою кількістю відгалужень (до 1х32).
Стабілізація вбудованого лазерного джерела дає можливість не тільки проводити ідентифікацію оптичного волокна в муфті або кросі спільно з визначником наявності оптичного сигналу у волокні Fujikura FID-20R, але і вимірювати оптичні втрати в лінії.
Вбудований джерело видимого світла дозволяє оперативно проводити пошук пошкоджених оптичних шнурів або ідентифікацію ІВ.
Можливість підключення оптичних шнурів, оконцованных роз'ємами з кутовою поліруванням (APC) безпосередньо до оптичного порту рефлектометра без додаткових перехідних адаптерів, дає можливість застосовувати AQ7275 в мережах кабельного телебачення.
Рефлектометрические модулі Yokogawa AQ7275 включають в себе блоки з двома або трьома робочими довжинами хвиль для виміру параметрів ВОЛС з SM оптичним волокном і четырехволновым гібридним SM/MM блоком. Робочі довжини хвиль можуть бути 1310, 1550 і 1650 нм, у разі гібридного SM/MM блоку – 850, 1300, 1310 і 1550 нм;
Збільшений час автономної роботи від стандартної акумуляторної батареї.

Технічні характеристики:

Модель	AQ7275
Дисплей	8.4-дюймовий TFT кольоровий дисплей, роздільна здатність 640х480 пікселів
Горизонтальна вісь дисплея:
Діапазон перегляду, км	0.5; 1; 2; 5; 10; 20; 50; 100; 200; 300; 400
Зсув шкали	від 0 до діапазону відстаней
Дозвіл зчитування, см	1 (мінімальну)
Кількість точок в рефлектограмме	до 50000 точок
Діапазон групового показника заломлення	1.30000…1.79999 з кроком 0.00001
Вимірювання відстаней	Відстань між будь-якими двома точками на рефлектограмме відображається у вигляді восьмизначного числа
Вертикальна вісь дисплея:
Масштаб загасання, дБ/справ	0.2; 0.5; 1; 2; 5; 7.5
Дозвіл зчитування, дБ	0.001 (мінімальне)
Вимірювання втрат	Рівень сигналу відображається у вигляді п'ятизначного числа з кроком 0.001 дБ. Функції вимірювання втрат на ділянці волокна, погонного загасання, втрат локальної неоднорідності.
Вимірювання зворотних втрат	Функції вимірювання коефіцієнта відбиття від локальної неоднорідності, повного коефіцієнта відбиття на ділянці лінії.
Загальні характеристики:
Пам'ять	Не менше 1000 «образів сканування». Зберігаються результати і умови вимірювання.
Інтерфейси	USB 1.1 типу А – для зовнішньої пам'яті та принтера USB 1.1 типу B – для підключення комп'ютера
Мережевий адаптер	100-240 В, 50/60 Гц, 60 Вт (при використанні принтера або під час заряду батареї).
Батарея	Тип: Li-Ion. Тривалість роботи без підзарядки - близько 6 годин (30 сек. вимірювання кожні 10 хвилин, в режимі енергопостачання). Тривалість зарядки - менше 5 годин.
Температура експлуатації	0…+45 °С (під час зарядки 0…+35 °С);
Температура зберігання	-20° ÷ +60°С
Відносна вологість	Не більше 85% (без конденсації)
Габарити і маса	87 х 197 х 85 мм (ШхВхГ); близько 2.8 кг
Приналежності	Батарея, ремінь, мережевий адаптер, керівництво по експлуатації.

Змінні оптичні модулі для Yokogawa AQ7275:

Модель	735032	735033	735037	735040
Довжина хвилі, нм	1310/1550±25	1310/1550±25	1310/1550±25, 1650±5	1310/1550±25	850/1300±30
Динамічний діапазон (С/Ш=1), дБ	34/32	40/38	40/38/30	40/38	22.5/24
Мертва зона за подією, м	0.8	0.8	0.8	0.8	2
Мертва зона по затуханню, м	7/8	7/8	7/8/12	7/8	7/10

AQ7275 Yokogawa specification
