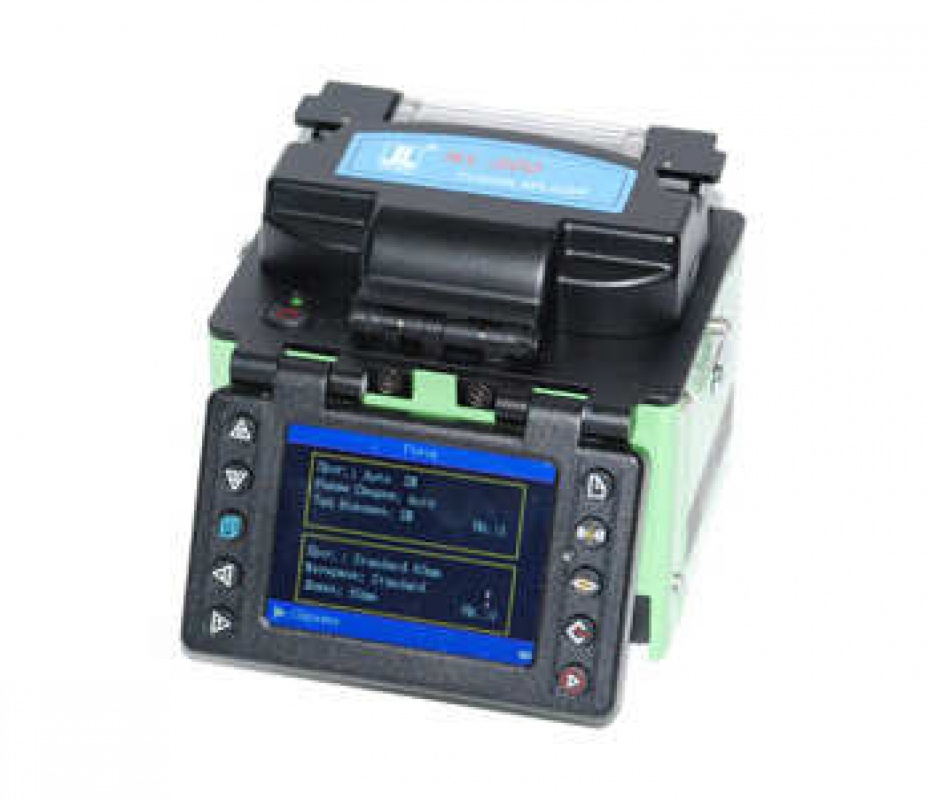

Зварювальний апарат KL-500

Код товару:
Основні характеристики:
• Вирівнювання волокна по серцевині і по оболонці
• До 150 зварок і термоусадок на одному заряді акумулятора
• Перегляд волокна одночасно в двох осях
• Кольоровий РК-дисплей 3,5"
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Зварювальний апарат KL-500"

Параметри

Опис

Типи зварювальних волокон

одномодовое (SM)
багатомодове (ММ)
зі зміщеною областю дисперсії (DS, ITU-T G. 653)
з ненульовою зміщеною дисперсією (NZDS, ITU-TG.655)

Середні втрати на зварному з'єднанні, dB

0,02 (SM)
0,01 (MM)
0,04 (DS/NZDS)

Довжина зачистки волокна, мм

10 - 16 (для зовнішнього покриття до 250 мкм)
16 (для зовнішнього покриття 250-1000 мкм)

Вирівнювання волокна

по серцевині
по оболонці
ручне вирівнювання

Діаметр покриття зварюваного волокна, мкм

100 - 1000

Збереження результато зварювання

4000

Час зварювання, з

9

Програми зварювання

53 встановлених
40 настроюються

Екран

кольоровий РК дисплей 3.5"

Збільшення екрану

125х при роздільному перегляді по осях X і Y
65х при спільному перегляді по осях X і Y

Джерело живлення

літієва акумуляторна батарея (5200 mAh),
AC/DC адаптер

Ресурс роботи від батареї

понад 150 зварок з термоусадкою

Час термоусадки, з

30 (час і температура нагріву регулюються)

Програми термоусадки

9 передвстановлених
24 настроюваних

Розмір використовуваних захисних гільз, мм

60 / 40

Інтерфейс PC

USB

Умови експлуатації

від мінус 10 до +50°C, при відн. вологості до 95%

Умови зберігання

від мінус 40 до +60°С, при відн. вологості до 95%

Габаритні розміри, мм

125 х 105 х 113

Маса, кг

1.15 (1.48 з акумуляторною батареєю)


Функціонал

Модель апарату

KL-500

KL-300/300T

KL-280

KL-280G

Програми зварювання

Автоматичний, звичайний, особливий

Автоматичний, звичайний, особливий

Автоматичний

Автоматичний

Відображення величини кута відколу

Відображення ступеня непаралельності волокон

Автоматичне вирівнювання по фокусу волокон

Автоматичне вирівнювання по серцевині волокон

Автоматична перевірка нестачі поверхні кінця волокон

Відображення похибки вирівнювання по серцевині волокон

Відображення похибки вирівнювання по покриттю волокон

Компенсація відхилення волокон

Автоматичне підстроювання потужності дуги зварювання

Відображення температури всередині апарату

Відображення температури зовні апарату

Відображення температури в печі

Відображення атмосферного тиску

Відображення напруги батареї

Зварювання конусності

Сплячий режим

Автоматичне вимикання

Оновлення ПЗ

●:доступно -:недоступно



ОГЛЯД ЗВАРЮВАЛЬНОГО АПАРАТУ Jilong KL-500

Зварювальний апарат від Китайського виробника -  Jilong KL-500. Даний пристрій є найменшим у своїй категорії. KL-500 оснащений кольоровим РК-дисплеєм 3,5", який дає можливість здійснювати контроль за всіма етапами процесу зварювання волокон. Юстирування оптоволокон в цьому пристрої відбувається по серцевині, по оболонці. У KL-500 передбачено досить зрозуміле і зручне у використанні меню.

ПЕРЕВАГИ ЗВАРЮВАЛЬНОГО АПАРАТУ Jilong KL-500

Невеликі габарити і вага пристрою, хороша швидкість зварювання і термоусадки – істотні переваги в процесі обслуговування і термінового ремонту оптоволоконних мереж. Даний апарат зручно транспортувати, а також він дає можливість негайно починати роботу з ним.
У KL-500 є 2 CMOS-камери, які дають можливість візуально оцінити розташування волокна в двох осях відразу, і зберегти високу якість зображення (головним чином -  серцевини оптичного волокна). Збільшення при одночасному перегляді 2 осей - 65х, а при перегляді 1 осі -125х.
Час зварювання 9 секунд для стандартного одномодового оптоволокна, термоусадки - 30 секунд. Стандартні втрати на зварному шві 0,02 дБ для стандартного одномодового волокна.

ОСОБЛИВОСТІ ЗВАРЮВАЛЬНОГО АПАРАТУ Jilong KL-500

Jilong KL-500 може виробляти зварку основних типів оптоволокон. Один заряд акумулятора в даному пристрої здатний забезпечити до 150 повних циклів зварювання і термоусадок. Також, в KL-500 предусмотерна можливість зберігання до 4000 результатів зварювання і наступних їх перенесення на комп'ютер через USB.

ВИСНОВОК ПРО ЗВАРЮВАЛЬНОМУ АПАРАТІ Jilong KL-500

Зварювальний апарат для оптичного волокна Jilong KL-500 – найменша модель в лінійці Jilong. Такі розміри є перевагою при використанні даного апарату в роботі, яка пов'язана з великою кількістю його транспортування.

КОМПЛЕКТНІСТЬ ПОСТАЧАННЯ ЗВАРЮВАЛЬНОГО АПАРАТУ Jilong KL-500

• Зварювальний апарат
• Скалыватель
• Стрипер
• Запасні електроди – 1 пара
• М'який кейс для перенесення і зберігання
• Батарея акумуляторна
• DС адаптер
• Шнур живлення стандартний
• Приймальний лоток зварених волокон
• Комплект затисків для SOC – 2 шт.
• Інструменти для чищення зварювального апарату
• Охолоджуючий лоток

ГАРАНТІЯ

Гарантія на Зварювальний апарат Jilong KL-500 12 місяців.
