Створення локальної мережі в невеликому офісі

Напевно, багато хто задавався питанням, наскільки реально забезпечити локальну мережу в офісі за короткий проміжок часу і з мінімумом вкладень.
Пропонуємо Вам два виходи з ситуації на таких прикладах: перший - мережа до десяти одиниць техніки, другий, більш складний - 20-30 одиниць техніки.



Отже, перший спосіб - мережа між одиницями техніки з подальшим забезпеченням їм доступу до серверів, різної мережевої комп'ютерної техніки, і, природно, Глобальної Мережі. Для цього Вам будуть потрібні: маршрутизатор і комутатор.

У якості маршрутизаторів, можемо порадити Вам пристрої марки TP-Link: DIR-640L і DSR-150N. Останній пристрій гарантує більш широкий функціонал в настройках безпеки, а також здатен підключати техніку, шляхом використання USB порту (пристрої зберігання даних і пристрої друку ітд). Також, пристрої, що розглядаються оснащені Wi-Fi і функцією 3G.

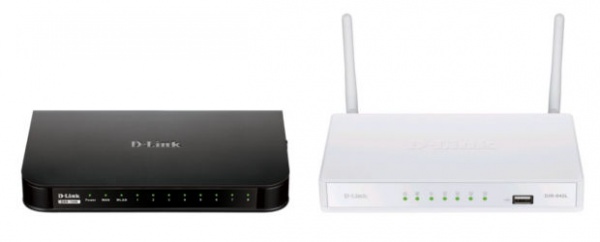

Роутери D-link DIR-640L та DSR-150N





Щоб додатково підключити будь-яку кількість комп'ютерів за рахунок мережевого кабелю, застосовуються комутатори групи DES-10xx або DES-11xx. Застосовуючи ці пристрої, Вам буде доступний базовий функціональний рівень мережі, і можливості управління і налаштування функцій безпеки. До того ж, реально використовувати віддалене включення працівників по VPN. У цьому випадку, витрати будуть раціоналізовані, будуть відсутні будь-які проблеми в підключенні і налаштуванні пристроїв.



Використання даного способу несе за собою деякі обмежувальні моменти:
- Швидкість підключення на рівні 100 Мбіт/с;
- Здійснення активних функцій виконує один механізм, це звужує варіанти щодо збільшення та допустиме навантаження на пристрій;
- Не передбачені функції моніторингу мережі;
- Не передбачена внутрішній захист користувачів від будь-яких втручань інших користувачів.



Мережа на 20 - 30 одиниць техніки

Весь час відбувається зростання чисельності користувачів мережі і також зростає різновид  техніки, що потребує підключення, внаслідок цього, з'являється потреба в поліпшенні підходів в організації роботи обладнання. Поліпшити ефективність мережі реально шляхом застосування керованих комутаторів DGS групи EasySmart або Smart, в яких передбачена функція підключення користувачів зі швидкістю 1 Гб/с і функції моніторингу та управління портами. Крім цього, виникає можливість налаштування безпеки, поділу підключення на групи ітд.
Також продуктивність мережі реально поліпшити за рахунок кількості точок доступу для бездротових з'єднань. Згодом, підвищаться характеристики покриття всього офісу, а навантаження розділиться більш рівномірно, що позитивно вплине на якісні показники зв'язку в кожному підключенні. З метою утворення спільного інформаційного сховища, можливо застосовувати мережевий диск групи DNS, в якому визначаються групи, з виділенням для них квот, утворити FTP, WEB, Samba.
Використання описаного способу дасть можливість створити високопродуктивну мережу, в якій збільшаться можливості управління і безпеки мережі, і з'явиться можливість її зміни.



Альтернативні пристрої

Можливо поєднувати і заміняти пристрої іншими зразками, залежно від потреби в певних функціях - швидкість портів мережі, шлюзу, наявність USB, 3G, Wi-Fi протоколи.





Можна взяти на замітку такі роутери:



Модель	DIR-640L	DSR-150N	DSR-250	DSR-500	DSR-1000	DFL-260E	DFL-860E
Швидкість портів, Мбіт/с	10/100	10/100	10/100/1000	10/100/1000	10/100/1000	10/100/1000	10/100/1000
Швидкість шлюза Мбіт/с		45	45	70	130	150	200
Швидкість VPN Мбіт/с		25	35	70	100	45	70
Додатково	WiFi, 3G	WiFi, USB, 3G	USB, 3G	2 WAN, USB, 3G	2 WAN, USB, 3G	WAN, DMZ	2 WAN, DMZ



Комутатори фірмы D-Link для невеликої мережі:



Серія	DES-10xx	DGS-10xx	DES-11xx	DGS-11xx	DES-1210-xx	DGS-1210-xx
Швидкість клієнтських портів, Мбіт/с	100	1000	100	1000	100	1000
Управління	нема	нема	Web, SmartConsole	Web, SmartConsole	Web, Telnet CLI, SNMP	Web, Telnet CLI, SNMP
Основний фукнціонал	-	-	VLAN, IGMP snooping, QoS, Static MAC, LD	VLAN, IGMP snooping, QoS, Static MAC, LD	VLAN, IGMP snooping, QoS, ACL, DHCP server screening, LD	VLAN, IGMP snooping, QoS, ACL, DHCP server screening, LD



Основна частина пристроїв здійснює управління, використовуючи Веб-інтерфейс, оскільки це сприяє спрощенню адміністративних функцій, пропонує різноманітний набір можливостей в пошуку та усунення несправностей. Це обладнання використовується для створення мереж для невеликих і середніх офісів.
