Пігтейл 3K 0,9mm SC/APC G657 LSZH Easy strip 1,5м

Код товару:
Основні характеристики:
• SC/APC
• Одномодове оптоволокно
• Довжина - 1,5 метра
• Діаметр - 0,9 мм
• Внесені загасання - 0,3 dB
• Зворотні відображення - 55dB - для UPC; -60dB - для APC
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Пігтейл 3K 0,9mm SC/APC G657 LSZH Easy strip 1,5м"

 Оптичні параметри

 Внесені загасання

 0,3 dB (типові 0,18 dB)

 Зворотні відображення

 -55 dB – для UPC; -60 dB – для APC.

 Погіршення якості при 500 підключеннях

 0.3 dB

 Робочі температури

 від -10 до +65 C

 Кількість циклів з'єднань

 1000

 Температурний діапазон (оС)

 -40 ~ +80

Огляд  Пігтейл 3K 0,9mm SC/APC G657 LSZH Easy strip 1,5м

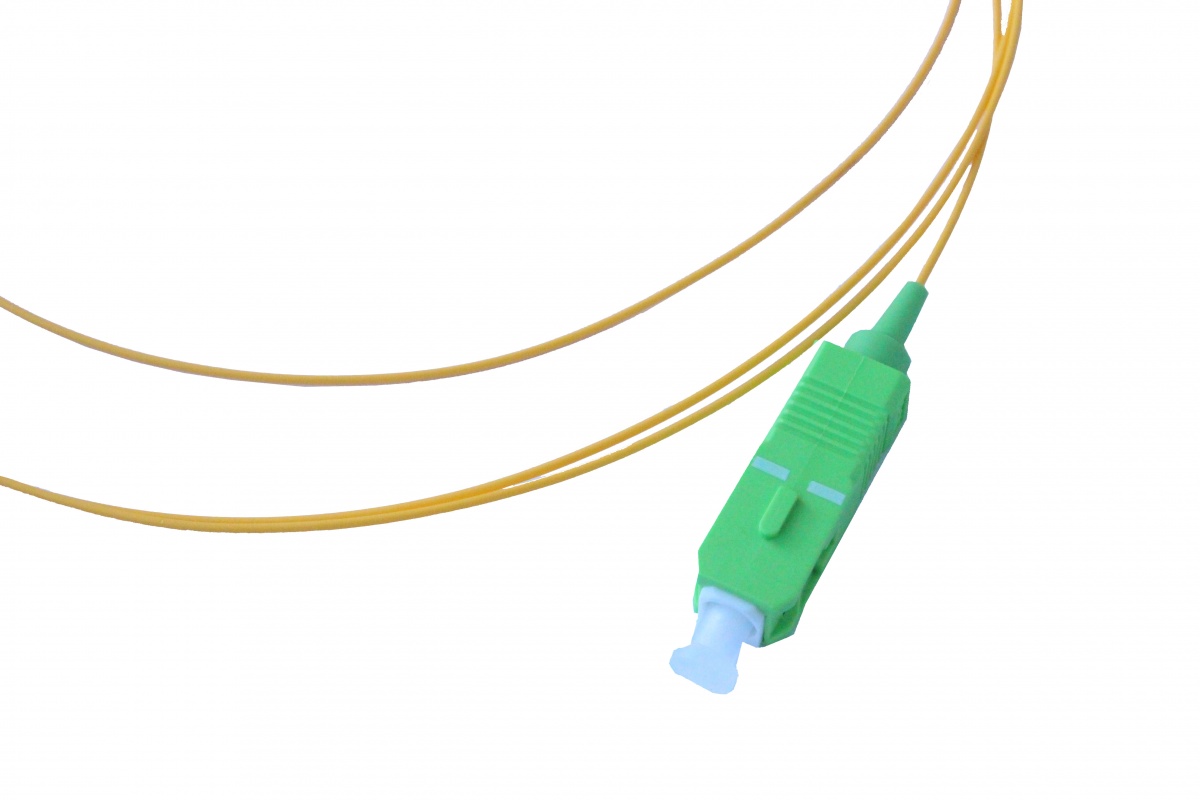

Пігтейл - це оптоволоконний кабель, на одному кінці якого знаходиться коннектор SC/APC. Даний пігтейл зроблений з оптоволокна в буферній оболонці з діаметром 0,9 мм, його довжина становить - 1,5 метра. Даний елемент використовується для комутації портів активного обладнання.

Переваги та особливості Пігтейл 3K 0,9mm SC/APC G657 LSZH Easy strip 1,5м

Описуваний пігтейл оснащений конектором SC/APC. APC означає тип полірування, який був використаний для даного елемента. Полірування здійснюється з метою видалення повітряного зазору в сполучних покриттях (торцях) оптоволокон коли відбувається приєднання їх в роз'єм. По суті, полірування застосовується для зменшення зворотного відображення сигналу від границі розділу середовищ і кращого фізичного стикування оптоволокон, що мінімізує вносимі втрати на стику.
З'єднувачі з поліруванням APC широко застосовуються в мережах кабельного телебачення.
Слід врахувати, що роз'єми з поліруванням APC не поєднуються з іншими типами роз'ємів, тому для їх маркування був визначений зелений колір.
З'єднувач APC відрізняється тим, що торець його світловоду заполірований під кутом 8 °, це дає можливість отримати поліпшені технічні показники. При поліровці APC застосовується кутовий фізичний контакт.
Завдяки такому куту, майже весь непотрібний сигнал виходить за межі світловода. З'єднувачі, які використовують APC, здатні забезпечити найбільш високі результати; відображувальна здатність може бути і -60 дБ, і -65 дБ. Оскільки відбувається відображення менше однієї десятитисячної частки сигналу, то з'єднувачі APC, найчастіше, застосовують для реалізації найбільш вимогливих додатків, наприклад, під час передачі відео, в магістральних кабельних лініях і тд. Зробити такий патчкорд, який в повній мірі міг би відповідати вимогам, що пред'являються до полірування, самому майже нереально, тому вони виробляються на заводі.
Ресурс даного пігтейлу - 1000 циклів, діапазон робочих температур становить -40 - +80 градусів. Зворотні втрати до - 55дБ, а прямі --0,3 дБ.
Другий кінець пігтейлу не має конектора, а спеціально залишений для можливості його оконечування за допомогою зварювання або механічного сплайу. Даний пігтейл виготовляється парами, це означає, що оконечений з двох сторін кабель спочатку тестується, а потім розрізається на дві частини.
