Подробный обзор Рефлектометра Grandway FHO3000 D26 от лаборатории «Технологии Сетей»

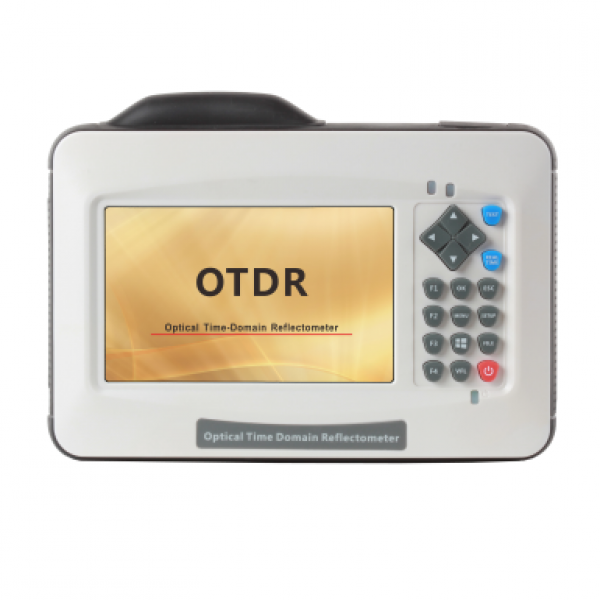

Рефлектометр GRANDWAY FHO3000 D26 представляет собой пластмассовый параллелепипед не скользкий на ощупь. Боковые и верхние грани окрашены в чёрный цвет, а передняя и задняя грани в молочный.


Интерфейс рефлектометра на русском языке прост и интуитивно понятен. Кроме этого управление полноценно как с помощью только кнопок, так и с помощью только сенсорного экрана. Функционал стандартный для рефлектометра – есть автоматический и ручной режим измерений, есть таблица событий, рефлектограммы запоминаются на внутреннюю память с расширением .sor, USB порты позволяют подключать к рефлектометру внешнюю флеш память, порт microUSB даёт возможность подключить рефлектометр к ПК и иметь прямой доступ к файлам на встроенной памяти. Для удобства новичков выведена отдельная кнопка для снятия скриншота с экрана.



Рефлектометр имеет:

- сенсорный (резистивный) цветной экран на передней панели, реагирующий на нажатие пальцем или стилусом (стилус расположен под резиновой крышкой на верхней грани),
- кнопочное наборное поле из прорезиненных кнопок, расположенное слева от экрана на передней панели,
- три светодиодных индикатора, расположенных на передней панели,
- отсек для аккумулятора, расположенный на нижней грани и прикрытый металлической крышкой и сверху дополнительно резиновой крышкой,


- отсек с оптическим разъёмом типа FC, стилусом и разъёмами USB (2шт.),  расположенный на верхней грани и прикрытый резиновой крышкой,

- отсек с разъёмом microUSB и разъёмом питания, расположенный на верхней грани и прикрытый резиновой крышкой,

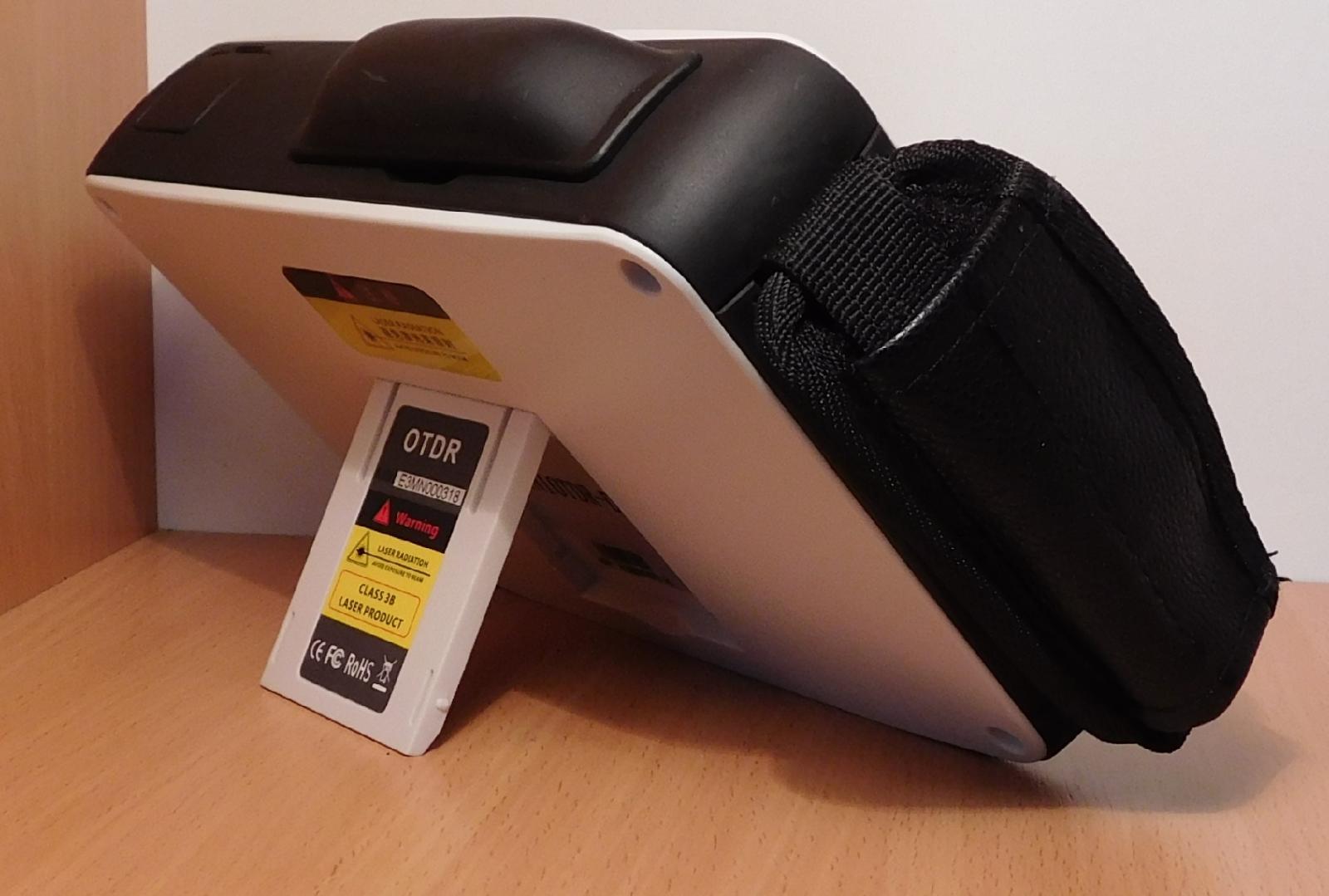

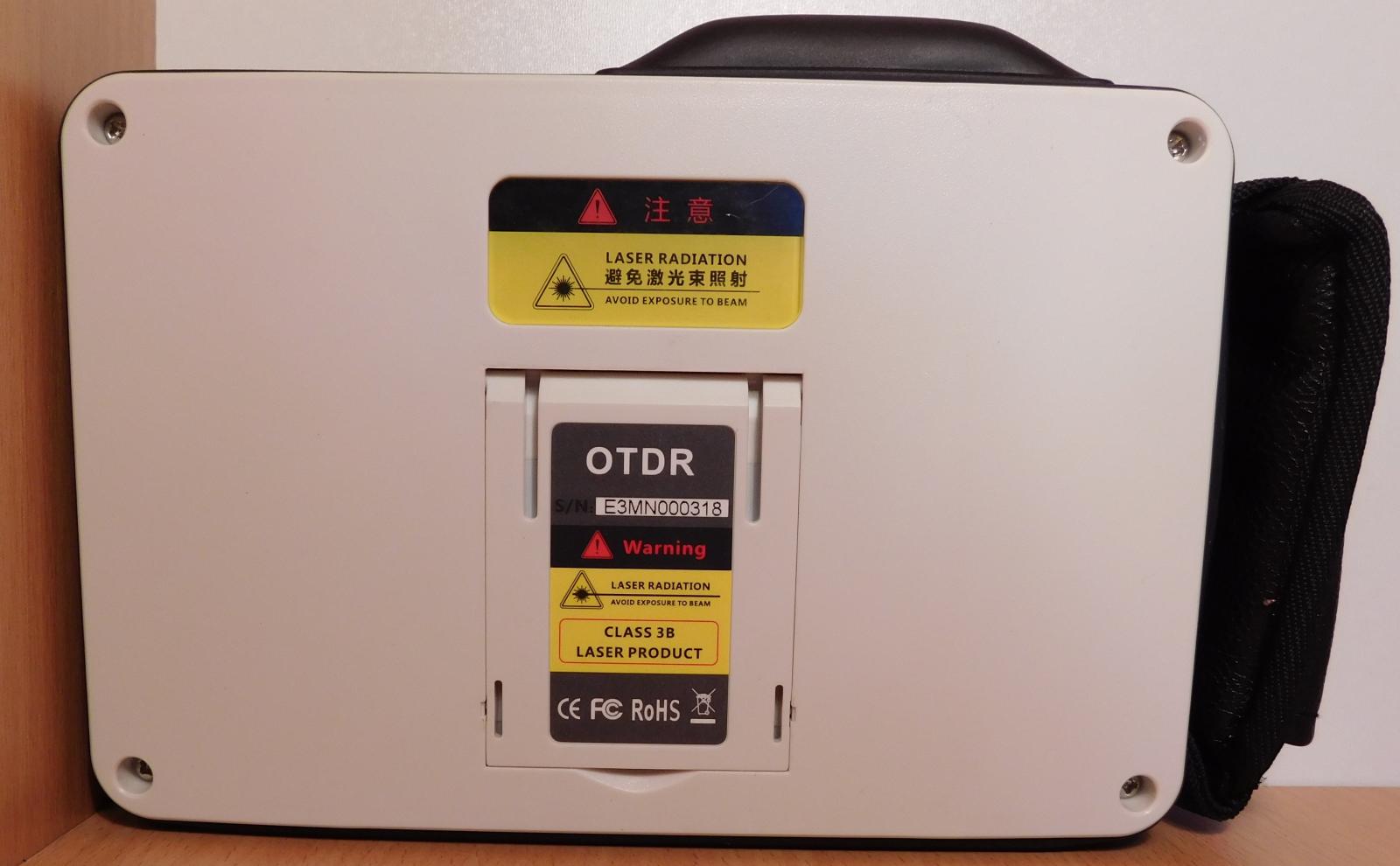

- упор из пластмассы, расположенный на задней грани и позволяющий в выдвинутом состоянии устанавливать рефлектометр на стол под углом 45 градусом,


- предупредительную надпись об опасности лазерного излучения, изготовленную из пластика и расположенную на задней грани,


- два металлических держателя ремня для руки, расположенных на левой грани.



Описание комплектности продукции.



В комплект изделия входят:

- рефлектометр с надписью MINIOTDR-D26,

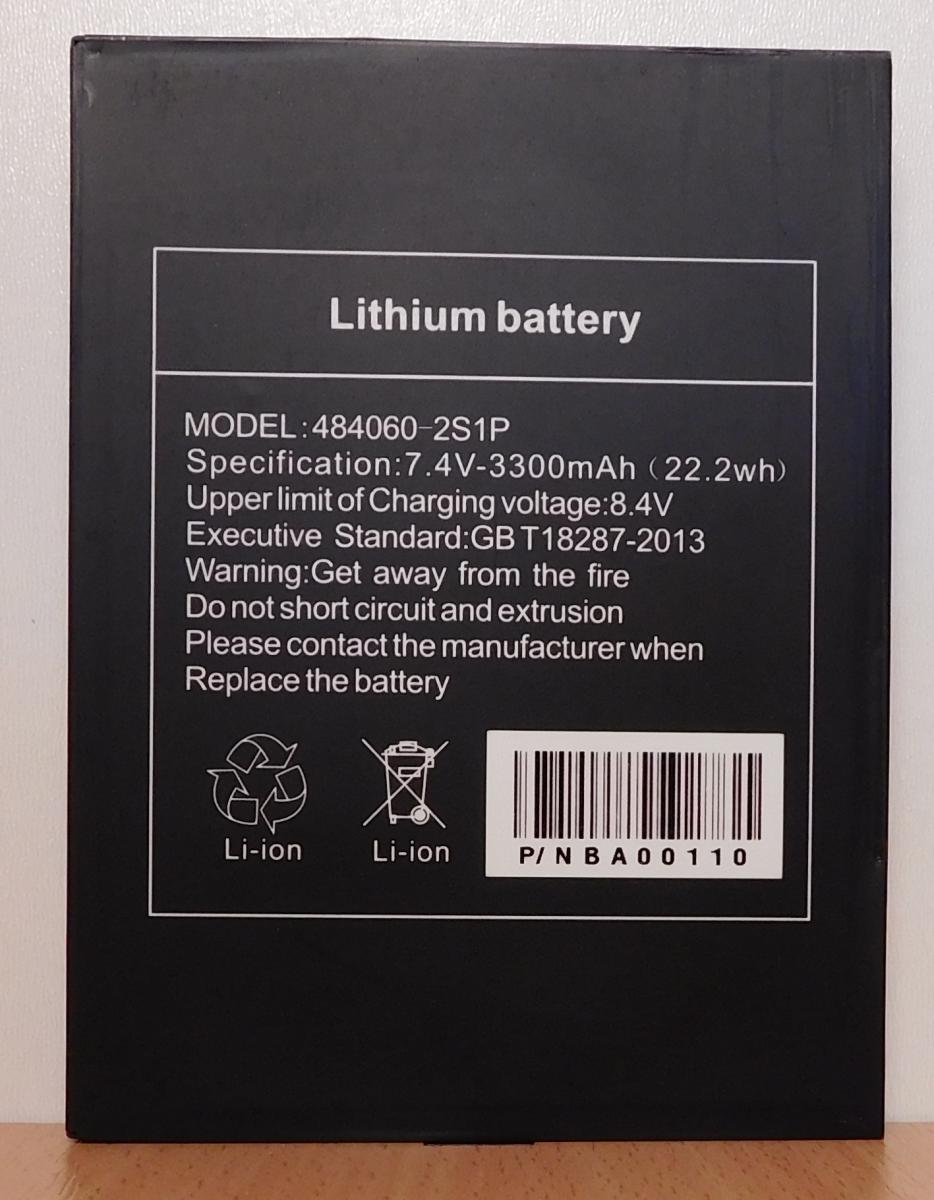

- аккумулятор Li-ion model: 484060-2S1P (7.4V-3300mAh),

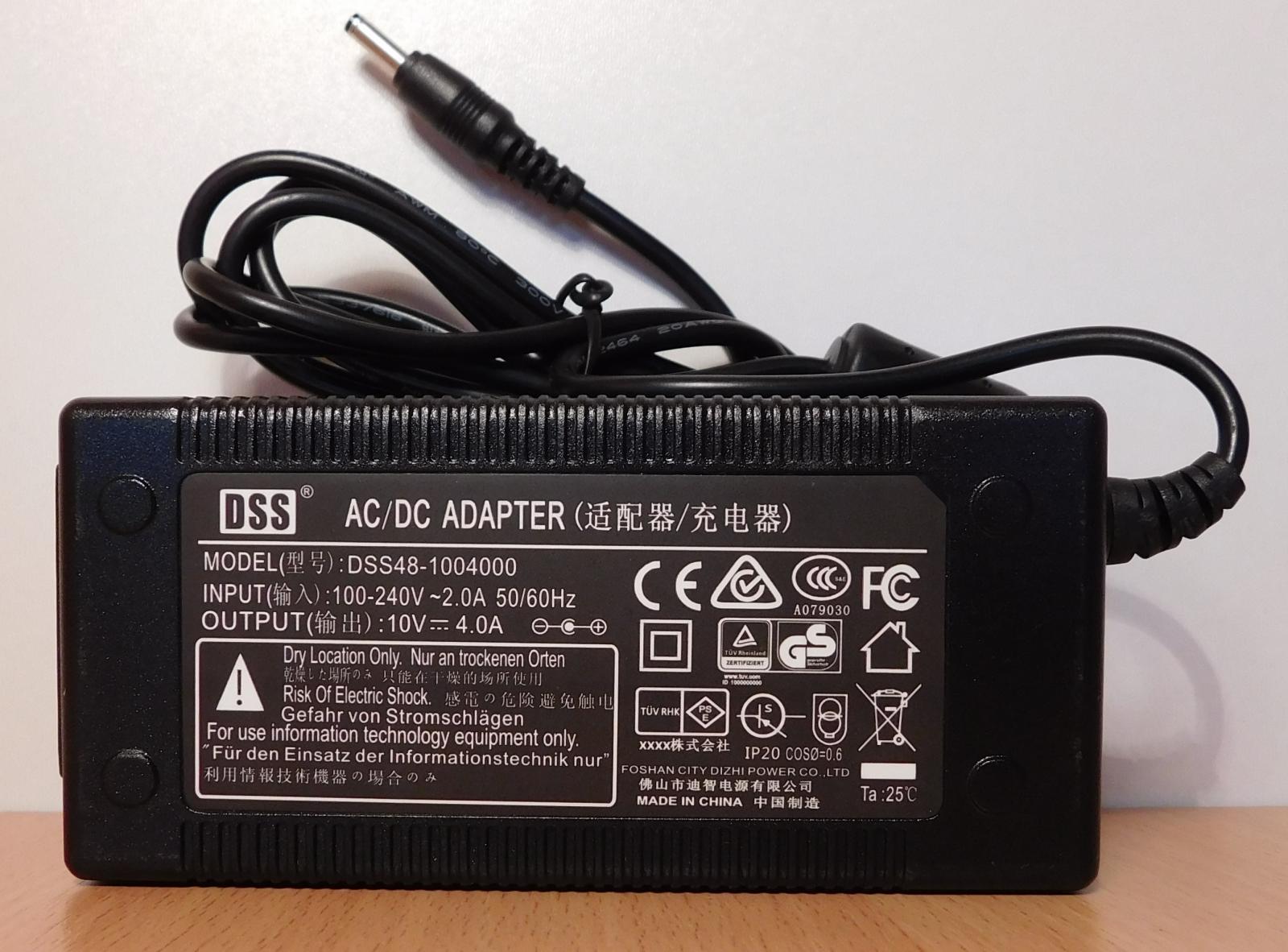

- адаптер питания DSS48-1004000, input 100-240V~2.0A 50/60Hz, output 10V-4.0A,

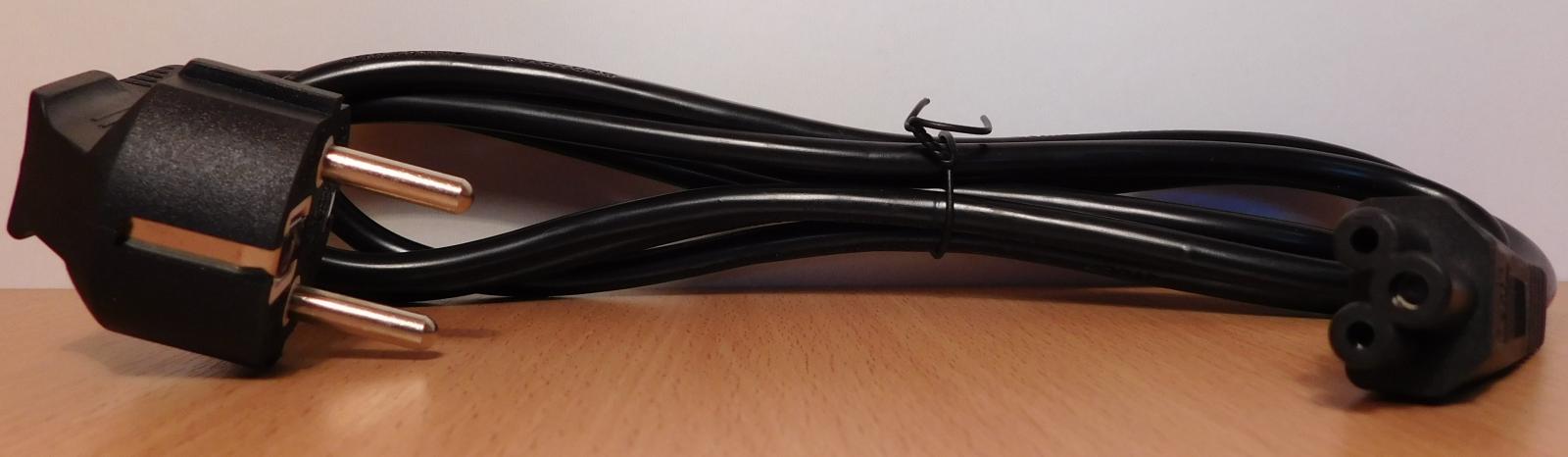

- шнур для адаптера питания,

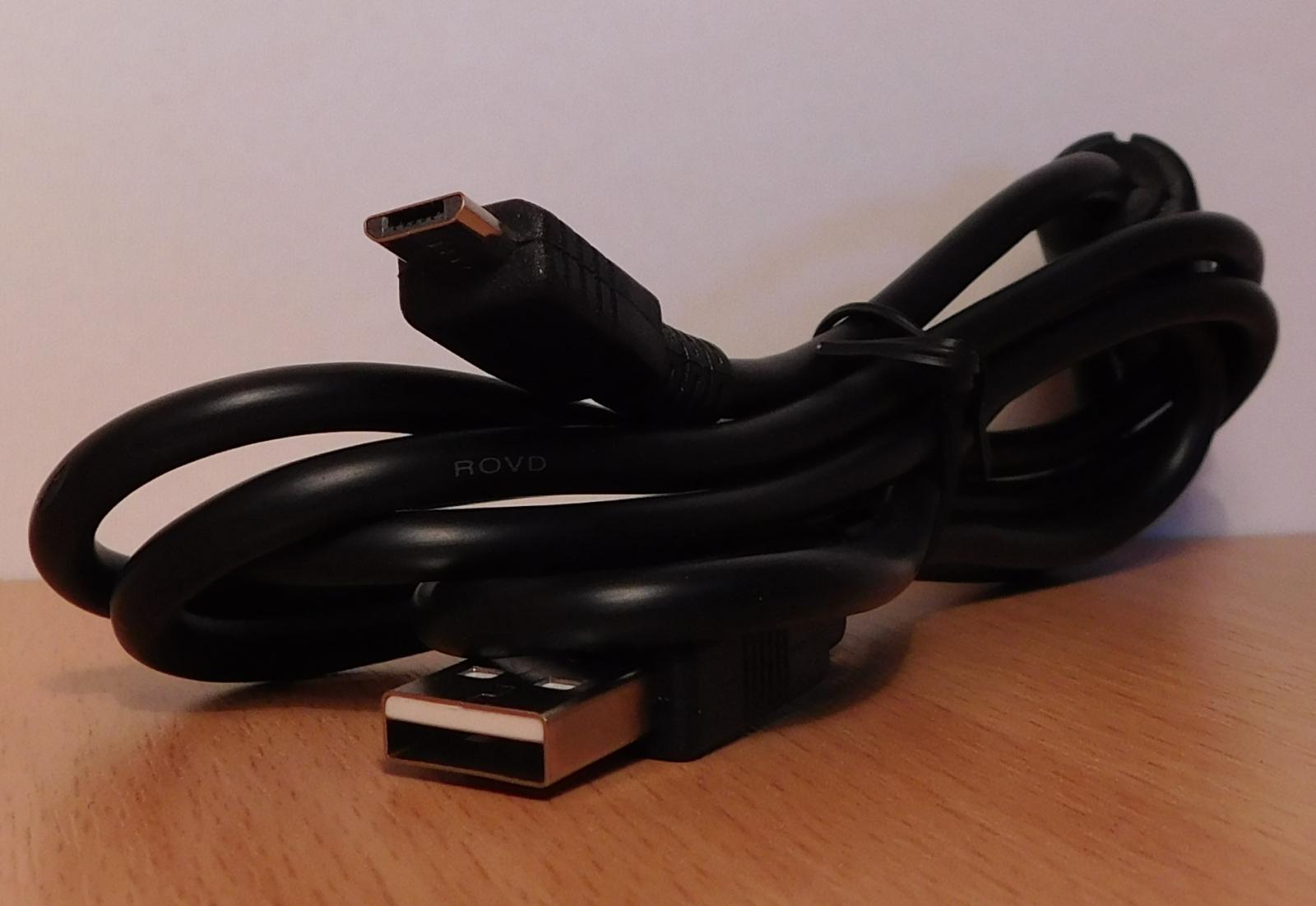

- шнур USB-microUSB в упаковке,

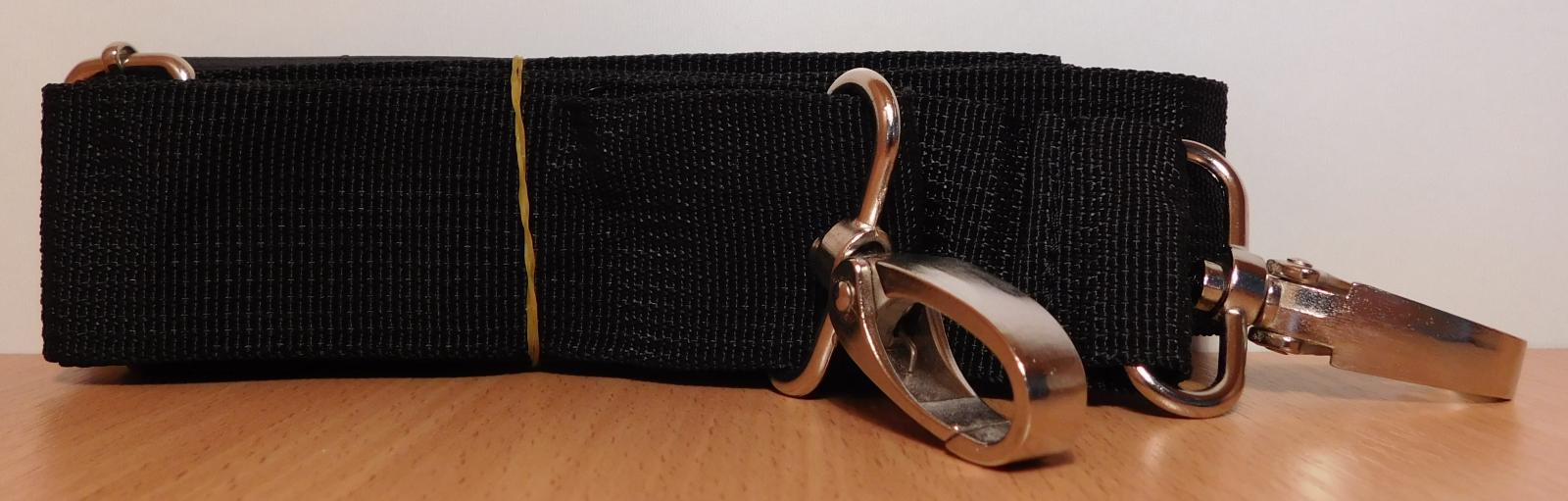

- ремень для перемещения рефлектометра в сумке на плече,

- ремень для перемещения рефлектометра без сумки в руке,
- CD в упаковке с инструкцией по эксплуатации на английском и программой для ПК для просмотра sor файлов,

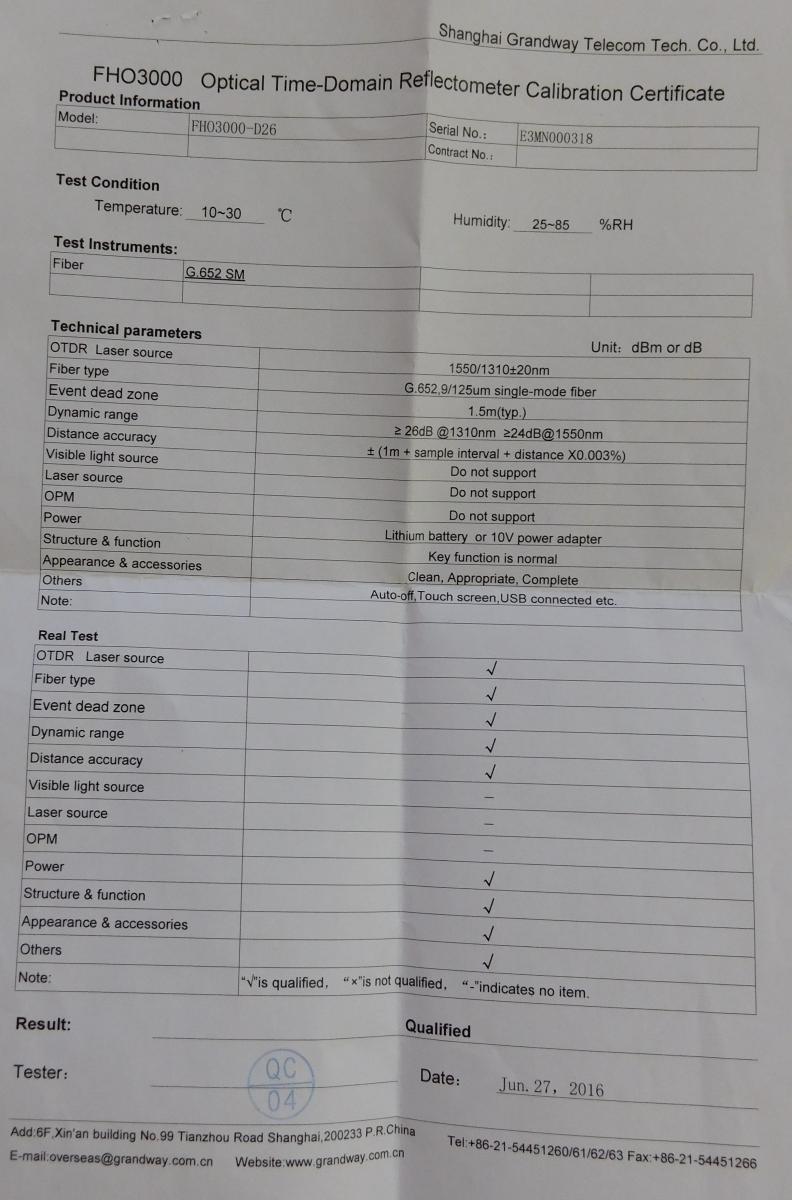

- лист бумаги с сертификатом проверки основных технических характеристик,

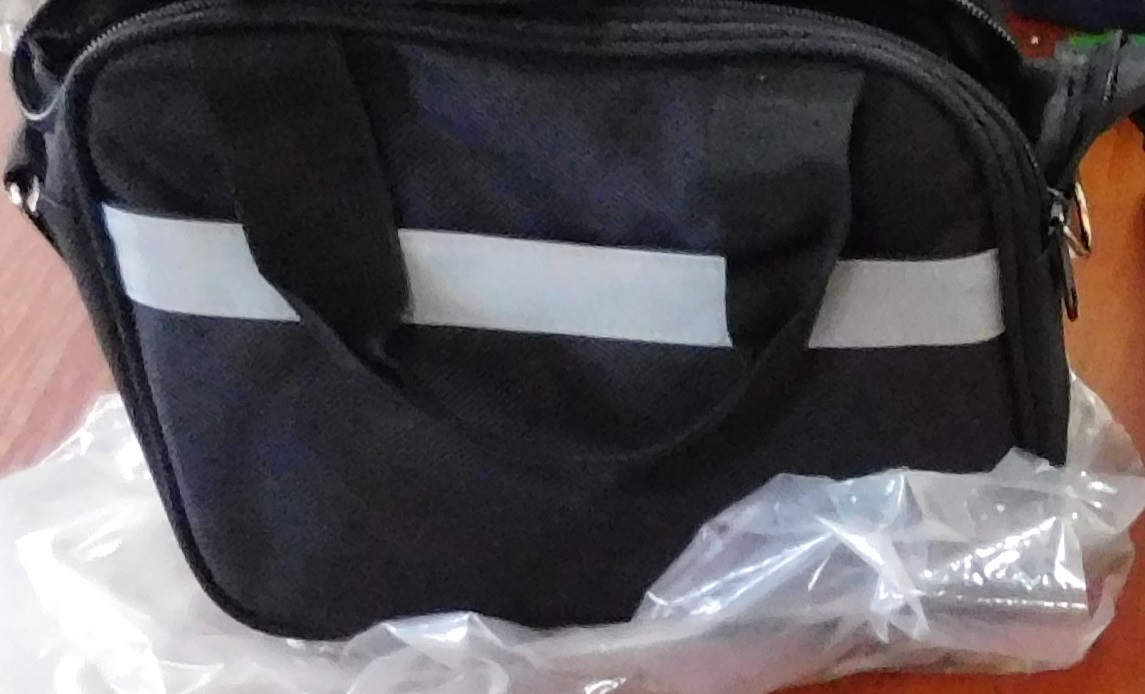

- сумка для рефлектометра и аксессуаров.\


Заключение

Измеренный динамический диапазон соответствуют паспортным данным – на длине волны 1310нм он составил 26дБ, на 1550нм составил 24 дБ.

Комплектность продукции в сопроводительных печатных и электронных документах не приведена. Сравнение с комплектностью указанной на сайте (Main unit, 12V power adapter, Lithium battery, FC adapter, USB cord, User guide, CD disk, carrying case, wrist belt) показало несоответствие по следующим пунктам:

-    в наличии дополнительно ремень для перемещения рефлектометра в сумке на плече,
-    в наличии дополнительно сертификат проверки основных технических характеристик.



Недостатки и наблюдения.

Встроенный режим VLF включается и управляется в сенсорном интерфейсе будто есть встроенный VLF. На самом деле исследовался образец с минимальной комплектацией без VLF. Правда кнопка VLF в кнопочном интерфейсе не активна, отражая реальное состояние прибора.
При изменении в ручном режиме расстояния, автоматически меняется длительность импульса, хотя интуитивно ожидалось, что ручной режим отключает все автоматические подстройки. Поэтому, если есть необходимость работы в ручном режиме, необходимо после изменения расстояния выставлять ещё раз необходимое значение длины импульса (конечно только в том случае, если значение, выставленное прибором автоматически, не устраивает).
Рефлектограммы сохраняются с расширением  .sor и открываются на ПК как своим так и  сторонним софтом, например Visa Viewer X-Pro.
В течении 1,5 часов непрерывной работы лазера (режим Real Time), рефлектометр разрядился полностью из 80% начального заряда аккумулятора. У индикатора аккумулятора 5 градаций, но они неравномерны – половина времени работы индикатор показывал один и тот же заряд 80%. В процессе работы лазера задняя грань становиться чуть тёплой. Участков сильного нагрева корпуса не обнаружено. Заряд до 100% занял 1час 40мин. В течении 9 часов работы с включённым экраном и редкими измерениями заряд аккумулятора упал со 100% до 80%.
