Огляд Кабелю волоконно-оптичного UT-002-SM8-ADSS
Самонесучий кабель діелектричного типу (ADSS) круглого перетину, монотуб. Використовується на опорах ліній зв'язку, ЛЕП, стовпах зв'язку, освітлення, контактної мережі електротранспорту, між будівлями, по фасадах будівель, і для протягування в кабельних лотках, каналах, кабельній каналізації, трубах, тунелях. Виконаний у відповідності з нормативами: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82
В UT-002-SM8-ADSS передбачено 2 оптоволокна. За рахунок своєї посиленої конструкції, даний кабель абсолютно захищений від несприятливих впливів зовнішнього середовища. Відстань прольоту, допустима для кабелю становить до 80 метрів. Зовнішнє покриття кабелю зроблено з поліетилену, що відрізняється високою якістю, всередині розташовується полімерний оптичний модуль, його діаметр становить 1,8 мм. Структура на додаток посилена склопластиковими прутами по 1,2 мм. Діаметр кабелю становить 5,0 мм, вага 21 кг/км.
Переваги Кабелю волоконно-оптичного UT-002-SM8-ADSS
Завдяки тому, що кабель конструктивно діелектрик, його можна монтувати на опорах ЛЕП. Оптимальна відстань прольоту для підвішування кабелю - до 80 м. Інсталяція кабелю може здійснюватися при чималому обхваті температур 20 ° C - + 50 ° C. Два склопластикових стрижня, які передбачені в кабелі, виконують несучу функцію, роблячи його стійким до поздовжніх навантажень. Оптоволокна розроблені провідними виробниками в світі - Corning, Fujikura.
Особливості та можливості Кабелю волоконно-оптичного UT-002-SM8-ADSS
UT-002-SM8-ADSS може бути застосовний при прокладанні ВОЛЗ, коли ставляться чіткі вимоги, які стосуються діелектричних показників оптичних ліній (ЛЕП, стовпи освітлення і тд). Може застосовуватися і для абонентських кабельних відводів і для оптоволоконних ліній низької щільності. Довжина прольоту дасть можливість сформувати підключення оптичних пристроїв на досить великій відстані від магістральної лінії. Температурні показники кабелю, приведені у відповідність з кліматом, який переважає на території України, влаштовують всі регіони і гарантують справну роботу оптичних мереж в різні пори року.
Призначення
Призначений для підвішування на опорах ліній зв'язку, ліній електропередач, стовпах освітлення, між будівлями і спорудами, за зовнішніми фасадам будівель, а також для прокладання в кабельних лотках, в кабельних каналах, кабельній каналізації, трубах, блоках, тунелях.

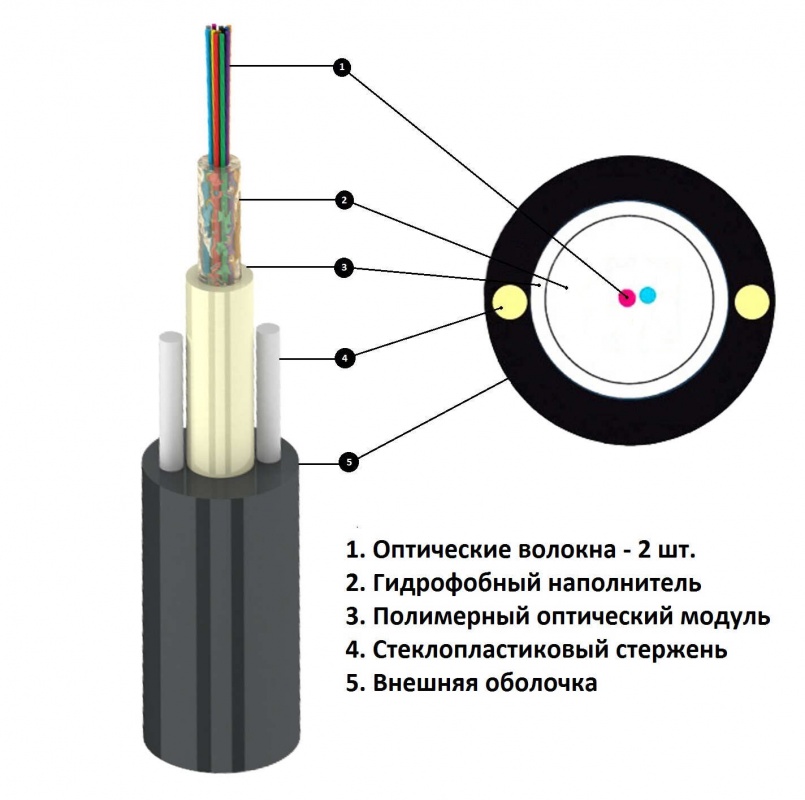

Конструкція кабелю
Кабель круглого перетину з центральним оптичним модулем, в якому розташовується від 1 до 24 оптичних волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену. Для підвищення стійкості до поздовжніх навантажень в оболонку вмонтовані два арамідно-пластикових силових елемента.
Маркування
LANKORE UT-0XХ-SM8-ADSS XXXXm
|
LANKORE
|
Торгова марка
|
|
UT
|
Unitube - монотубний
|
|
0XX
|
001-024 - число волокон
|
|
SM
|
Single mode - одномодовий
|
|
ADSS
|
All-Dielectric Self-Supporting – повністю діелектричний самонесучий
|
|
XXXm
|
Метрова позначка (наноситься з інтервалом 1 метр)
|
Кодування волокон
Колірне кодування волокон відповідно до IEC 60304.
Характеристики
|
1. Характеристики волокна
|
|
1.1 Тип волокна
|
Одномодове оптичне волокно G.625D
|
|
1.2 Коефіцієнт загасання (λ = 1310 нм)
|
≤0,32 дБ/км
|
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
|
при вигині з радіусом 10мм (λ = 1550 нм)
|
≤0,50 дБ/км
|
|
1.3 Діаметр модового поля (λ= 1310 нм)
|
0,92 ±0,4 мкм
|
|
2. Механичні характеристики
|
|
2.1 Максимальне навантаження при розтягуванні
|
1000 Н
|
|
2.2 Максимальне навантаження при роздавлюванні
|
2000 Н/10 см
|
|
2.3 Мінімальний радіус вигину: монтаж/експлуатація
|
60/90 мм
|
|
2.4 Діапазон температур монтажу/експлуатації
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
|
2.5 Максимальний відсоток провисання кабелю
|
2%
|
|
3. Фізичні характеристики
|
|
3.1 Кількість волокон, шт
|
1÷4
|
До 12
|
До 24
|
|
3.2 Діаметр центральної трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
|
3.3 Діаметр кабелю
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
|
3.4 Маса кабелю
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
|
3.5 Довжина кабелю на барабані
|
3 км
|
Відповідність стандартам
Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка
Кабель поставляється на дерев'яних барабанах діаметром 500х600мм для кабелю з числом волокон до 12шт. і діаметром 550х700мм для кабелю з числом волокон від16шт.
Висновок про Кабель волоконно-оптичний UT-002-SM8-ADSS
Круглий діелектрик, здатний витримувати навантаження на розтягування 1000Н. Чудово підходить для мереж FTTx і PON. Кріплення здійснюється з використанням стандартних затискачів на будь-яких опорах і конструкціях. UT-002-SM8-ADSS містить два волокна, Компанія «Технології Мереж» може запропонувати Вам наступні аналоги: Кабель волоконно-оптичний UT-001-SM8-ADSS на одне оптоволокно і Кабель волоконно-оптичний UT-004-SM8-ADSS на 4 оптоволокна.
