Огляд Кабелю волоконно-оптичного UT-008-SM8-ADSS
UT-008-SM8-ADSS - монотубовий самонесучий кабель, повний діелектрик, круглого перетину. В силу конструктивних особливостей, може використовуватися на опорах ліній зв'язку, вуличного освітлення, ЛЕП, контактної мережі електротранспорту, між будівлями, по фасадах будівель, і для протягування в кабельних каналізаціях, тунелях і тд. Даний кабель повністю відповідає нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82.
В UT-008-SM8-ADSS знаходиться вісім оптичних волокон. За рахунок своєї конструкції, кабель добре захищений від зовнішнього впливу, перепадів температур. Гранична довжина прольоту до 80 метрів. Зовнішнє покриття кабелю виготовлено з поліетилену високої якості, всередині знаходиться полімерна трубка з діаметром 2,5 мм. Конструкція кабелю посилена за рахунок наявності силових склопластикових прутків 1,2 мм., які виступають в ролі силової складової. Діаметр кабелю становить 6,0 мм, вага 30 кг/км.
Переваги Кабелю волоконно-оптичного UT-008-SM8-ADSS
Діелектричне виконання (ADSS) дозволяє кріпити кабель на опорах мережі електротранспорту або ЛЕП. З метою підвищення граничного розтягування оптоволоконного кабелю, в його конструкцію спеціально впроваджують силові складові. В даному кабелі граничне розтягування в 1000 Н (ньютонів) було досягнуто шляхом застосування скловолоконних прутків. Найчастіше, даного показника абсолютно достатньо для кабелів загального призначення. Рекомендована гранична довжина прольоту для здійснення монтажу кабелю не повинна перевищувати 80 метрів. Здійснювати укладання кабелю можна при досить широкому температурному охопленні - 20 ° C - + 50 ° C. Оптичні волокна кабелю розроблені провідними виробниками в світі - Corning, Fujikura.
Особливості та можливості Кабелю волоконно-оптичного UT-008-SM8-ADSS
За рахунок діелектричної конструкції, UT-008-SM8-ADSS може бути використаний при побудові ВОЛЗ, в разі встановлення чітких вимог до діелектричних характеристик оптоволоконних ліній. Граничний проліт до 80 м. Означає, що включення оптичного устаткування можливо здійснити на суттєвій відстані від магістральної лінії. Адаптовані до кліматичних умов України температурні параметри кабелю задовольнять всі регіони і забезпечать надійну роботу оптичних мереж в будь-який час року.
Призначення
Призначений для підвішування на опорах ліній зв'язку, ліній електропередач, стовпах освітлення, між будівлями і спорудами, за зовнішніми фасадам будівель, а також для прокладання в кабельних лотках, в кабельних каналах, кабельный каналізації, трубах, блоках, тунелях.

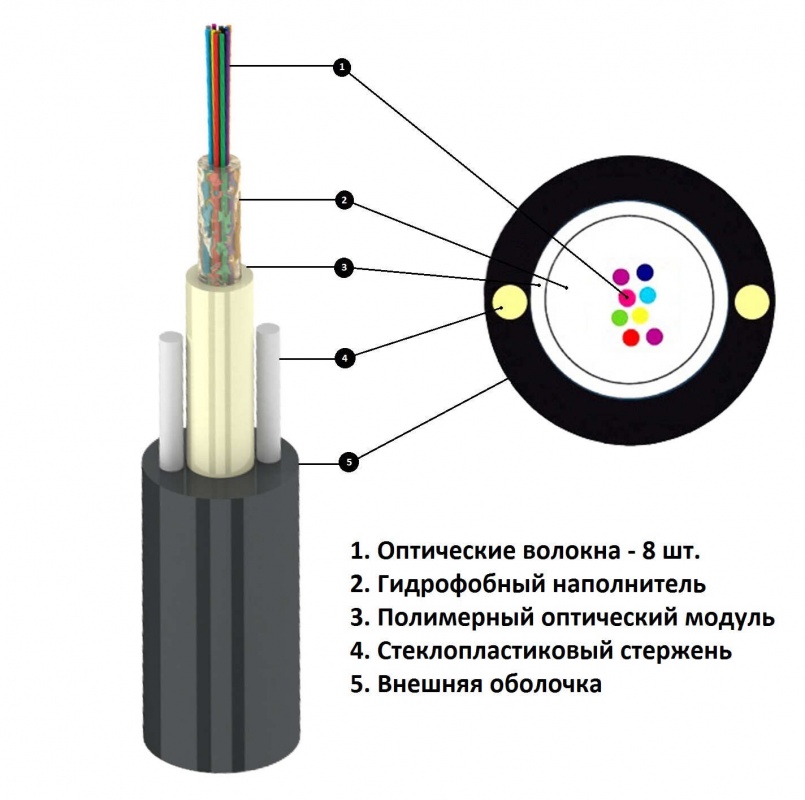

Конструкція кабелю
Кабель круглого перетину з центральним оптичним модулем, в якому розташовується від 1 до 24 оптичних волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену. Для підвищення стійкості до поздовжніх навантажень в оболонку вмонтовані два арамідно-пластикових силових елемента.
Маркування
LANKORE UT-0XХ-SM8-ADSS XXXXm
|
LANKORE
|
Торгова марка
|
|
UT
|
Unitube - монотубний
|
|
0XX
|
001-024 - число волокон
|
|
SM
|
Single mode - одномодовий
|
|
ADSS
|
All-Dielectric Self-Supporting – повністю діелектричний самонесучий
|
|
XXXm
|
Метрова позначка (наноситься з інтервалом 1 метр)
|
Кодування волокон
Колірне кодування волокон відповідно до IEC 60304.
Характеристики
|
1.Характеристики волокна
|
|
1.1 Тип волокна
|
Одномодове оптичне волокно G.625D
|
|
1.2 Коефіцієнт загасання (λ=1310 нм)
|
≤0,32 дБ/км
|
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
|
при вигині з радіусом 10мм (λ=1550 нм)
|
≤0,50 дБ/км
|
|
1.3 Діаметр модового поля (λ= 1310 нм)
|
0,92 ±0,4 мкм
|
|
2. Механічні характеристики
|
|
2.1 Максимальне навантаження при розтягуванні
|
1000 Н
|
|
2.2 Максимальне навантаження при роздавлюванні
|
2000 Н/10 см
|
|
2.3 Мінімальний радіус вигину: монтаж/експлуатація
|
60/90 мм
|
|
2.4 Діапазон температур монтажу/експлуатації
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
|
2.5 Максимальний відсоток провисання кабелю
|
2%
|
|
3. Фізичні характеристики
|
|
3.1 Кількість волокон, шт
|
1÷4
|
До 12
|
До 24
|
|
3.2 Діаметр центральної трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
|
3.3 Діаметр кабелю
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
|
3.4 Маса кабелю
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
|
3.5 Довжина кабелю на барабані
|
3 км
|
Відповідність стандартам
Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка
Кабель поставляється на дерев'яних барабанах діаметром 500х600мм для кабелю з числом волокон до 12шт. і діаметром 550х700мм для кабелю з числом волокон від 16шт.
Висновок про Кабель волоконно-оптичний UT-008-SM8-ADSS
Круглий кабель, повний діелектрик, витримує навантаження на 1000Н. Прекрасне рішення для використання в мережах FTTx і PON. Кабель кріпиться до опор і різноманітних конструкцій за допомогою затискачів стандартного типу. В UT-008-SM8-ADSS передбачено вісім волокон, Компанія «Технології Мереж» звертає Вашу увагу на наявність аналогів: Кабель волоконно-оптичний UT-004-SM8-ADSS на чотири оптоволокна і Кабель волоконно-оптичний UT-012-SM8-ADSS на 12 оптоволокон.
