Огляд Кабелю волоконно-оптичного UT-004-SM8-ADSS
UT-004-SM8-ADSS - кабель самонесучий, монотубний, абсолютний діелектрик (ADSS) круглого перетину. Призначений для застосування на різних опорах (зв'язку, ЛЕП, вуличного освітлення), між будинками, по фасадах, для прокладання в кабельних каналізаціях, трубах і тд. Кабель розроблений відповідно нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82
В даному кабелі передбачено 4 оптоволокна. З огляду на посилену структуру, він абсолютно стійкий до впливу навколишнього середовища, перепадів температур. Гранична довжина прольоту для підвішування - до 80 метрів. Зовні кабель поміщений в якісну оболонку, виготовлену з поліетилену. Цей матеріал володіє прекрасними технічними параметрами (значна міцність, хороші показники зносостійкості, стійкість до УФ випромінювання, окислення і інших впливів хімічного характеру), а також хорошими діелектричними характеристиками. Поліетилен також володіє непоганою стійкістю до потрапляння вологи, коливання температур. Всередині кабелю знаходиться полімерна трубка, в якій розміщені волокна, вона заповнена спеціальним гелем, що має водовідштовхувальні властивості. Діаметр трубки - 1,8 мм. В ролі силового елемента в кабелі виступають прутки зі склопластику, разміром по 1.2 мм. Зовнішній діаметр кабелю становить - 5,0 мм, вага 21 кг / км.
Переваги Кабелю волоконно-оптичного UT-004-SM8-ADSS
У великих мегаполісах, де оптоволоконна мережа може розташовуватися поблизу ЛЕП, інших високовольтних джерел, і в місцях, де підвищена ймовірність грозової активності, віддається перевага самонесучим кабелям. За рахунок своїх конструктивних відмінних характеристик, в UT-004-SM8-ADSS відсутні складові, зроблені з металу, отже, такий вид кабелю незамінний в умовах можливої грозової активності. Високовольтні і радіочастотні перешкоди, включно з блискавками, не вплинуть на якість зв'язку і не завдадуть кабелю шкоди.
Також за рахунок хороших показників стійкості до температурних коливань (-20°С - + 50°С), UT-004-SM8-ADSS можна прокладати при різних погодних умовах.
За рахунок наявності в конструкції кабелю двох склопластикових стрижнів, він має досить високі показники стійкості до зусиль на розтягування. Волокна кабелю виготовлені провідними світовими виробниками - Corning, Fujikura.
Особливості та можливості Кабелю волоконно-оптичного UT-004-SM8-ADSS
UT-004-SM8-ADSS може бути використаний при прокладці ВОЛЗ, коли до кабелю пред'являються жорсткі вимоги, які стосуються його діелектричних властивостей. Може використовуватися як для абонентських кабельних відводів так і для оптоволоконних ліній низької щільності. Величина допустимого прольоту може дозволити організувати підключення оптичних пристроїв на значній відстані від магістральної лінії. Адаптовані до кліматичних умов України температурні параметри кабелю задовольнять всі регіони і забезпечать надійну роботу оптичних мереж в будь-який час року.
Призначення
Призначений для підвішування на опорах ліній зв'язку, ліній електропередач, стовпах освітлення, між будівлями і спорудами, за зовнішніми фасадам будівель, а також для прокладання в кабельних лотках, в кабельних каналах, кабельній каналізації, трубах, блоках, тунелях.

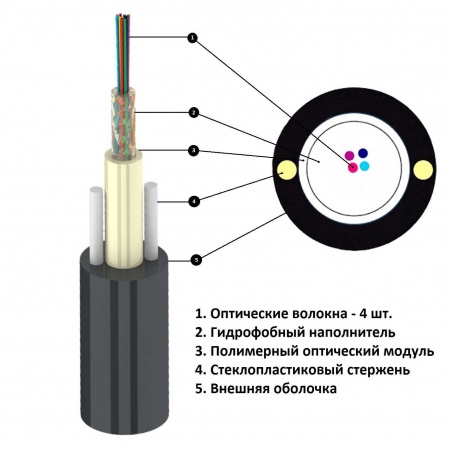

Конструкція кабелю
Кабель круглого перетину з центральним оптичним модулем, в якому розташовується від 1 до 24 оптичних волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену. Для підвищення стійкості до поздовжніх навантажень в оболонку вмонтовані два арамідно-пластикових силових елемента.
Маркування
LANKORE UT-0XХ-SM8-ADSS XXXXm
|
LANKORE
|
Торгова марка
|
|
UT
|
Unitube - монотубний
|
|
0XX
|
001-024 - число волокон
|
|
SM
|
Single mode - одномодовий
|
|
ADSS
|
All-Dielectric Self-Supporting – повністю діелектричний самонесучий
|
|
XXXm
|
Метрова позначка (наноситься з інтервалом 1 метр)
|
Кодування волокон
Колірне кодування волокон відповідно до IEC 60304.
Характеристики
|
1. Характеристики волокна
|
|
1.1 Тип волокна
|
Одномодове оптичне волокно G.625D
|
|
1.2 Коефіцієнт загасання (λ=1310 нм)
|
≤0,32 дБ/км
|
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
|
при вигині з радіусом 10мм (λ=1550 нм)
|
≤0,50 дБ/км
|
|
1.3 Діаметр модового поля (λ= 1310 нм)
|
0,92 ±0,4 мкм
|
|
2. Механічні характеристики
|
|
2.1 Максимальне навантаження при розтягуванні
|
1000 Н
|
|
2.2 Максимальне навантаження при роздавлюванні
|
2000 Н/10 см
|
|
2.3 Мінімальний радіус вигину: монтаж/експлуатація
|
60/90 мм
|
|
2.4 Діапазон температур монтажу/експлуатації
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
|
2.5 Максимальний відсоток провисання кабелю
|
2%
|
|
3. Фізичні характеристики
|
|
3.1 Кількість волокон, шт
|
1÷4
|
До 12
|
До 24
|
|
3.2 Діаметр центральної трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
|
3.3 Діаметр кабелю
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
|
3.4 Маса кабелю
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
|
3.5 Довжина кабелю на барабані
|
3 км
|
Відповідність стандартам
Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка
Кабель поставляється на дерев'яних барабанах діаметром 500х600мм для кабелю з числом волокон до 12шт. і діаметром 550х700мм для кабелю з числом волокон від 16шт.
Висновок про Кабель волоконно-оптичний UT-004-SM8-ADSS
Круглий діелектрик, який може витримувати навантаження на розтягування 1000Н. Оптимальний варіант для мереж FTTx і PON. Кріпиться із застосуванням стандартних затискачів на будь-яких опорах і конструкціях. Зазначений кабель вміщує чотири оптичних волокна, Компанія «Технології Мереж» пропонує Вашій увазі аналоги: Кабель волоконно-оптичний UT-002-SM8-ADSS на два оптоволокна і Кабель волоконно-оптичний UT-008-SM8-ADSS на 8 оптоволокон.
