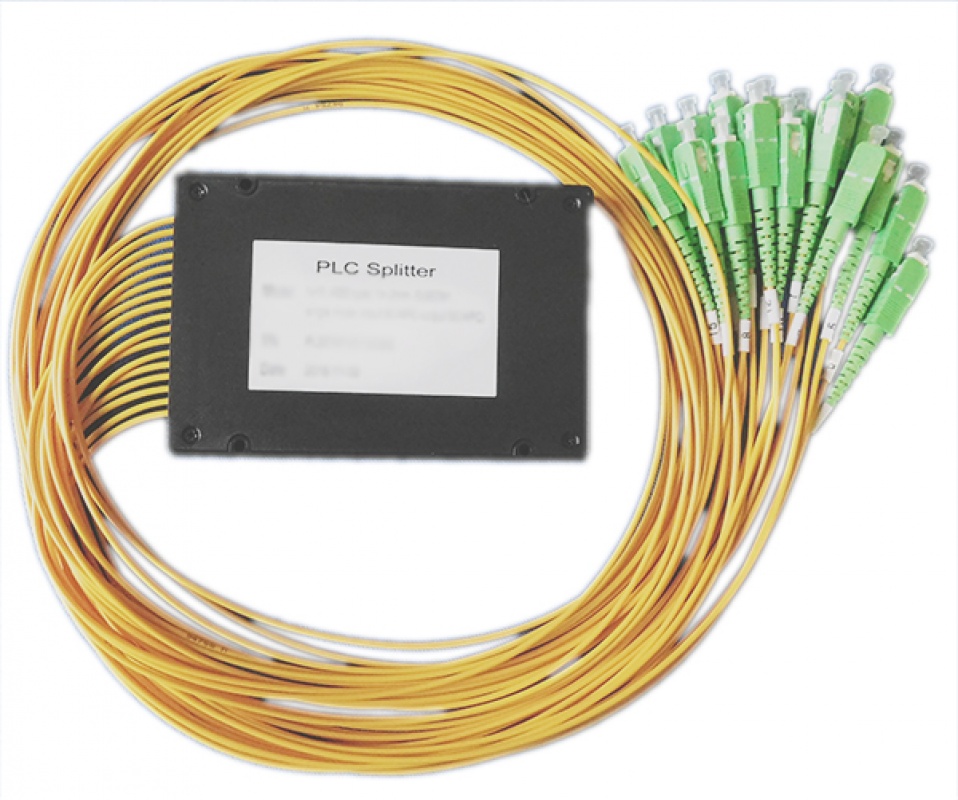

Оптичний Розгалужувач 3K ABS Type 1x16 SC/APC

Код товару:
Є в наявності
Основні характеристики:
• Основний пасивний компонент PON
• Кращі показники загасання
• Має як SC / UPC, так і SC / APC коннектори
• Малі втрати
• Великий коефіцієнт спрямованості
• Низький рівень PDL
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Оптичний Розгалужувач 3K ABS Type 1x16 SC/APC"
Тип
PLC
Конектор
APC

Параметр

Од. вим.

Значення

Назва



1х2

1х4

1х8

1х16

1х32

1х64

Робоча довжина хвилі

Нм.

1260~1650

Внесені втрати

Тип.

дБ.

3,6

7,0

10,3

13,6

16,6

20,1

Макс.

дБ.

4.3

7.4

10.7

13.9

17.2

21.5

Однорідність (макс.)

дБ.

0.5

0.8

0.8

1.4

1.5

0.5

PDL (Max.)

дБ.

0.2

0.3

0.3

0.3

0.3

0.5

TDL (Max.)

дБ.

0.5

Зворотні втрати

дБ.

≥55 (APC конектори) / 50 (UPC конектори)

Спрямованість

дБ.

≥55

Керівництво по експлуатації та температура зберігання





-40~+85

ОГЛЯД ОПТИЧНОГО РОЗГАЛУЖУВАЧА 3K ABS TYPE 1X16 APC

Оптичні сплітери є важливими і незамінними елементами оптичної мережі, побудованої на базі PON технології. Дільник (спліттер) розділяє сигнал надходить з одного оптоволокна на кілька частин, завдяки чому стало можливим замінити активне обладнання (комутатор) на ділянці між станцією оператора і кінцевим клієнтом. PON-мережа, яка складається з безлічі з'єднаних між собою подільників різних коефіцієнтів розподілу дозволяє підключити до 128 клієнтів рознесених на місцевості всього по одному оптичного волокна тим самим залишаючи позаду класичну WDM технологію.



ОПТИЧНИЙ РОЗГАЛУЖУВАЧ 3K ABS TYPE 1X16 APC має  коефіцієнт розподілу дорівнює 16, призначений для використання в PON-мережах багатоповерхової забудови в складі комутаційних боксів  Titan PON WB-192Titan PON WB-64 і Titan PON WB-64М. Виготовлений по планарной технології (PLC) і працює в широкосмуговому діапазоні - 1260нм-1650нм. Даний дільник обжимають як коннекторами SC / UPC, так і SC / APC.



Кожен оптичний елемент в мережі має свою смугу пропускання. Серед спліттеров також існує поділ по смузі пропускання:

  • Одновіконний (1310 нм або 1550 нм);
  • Двовіконну (1310 нм і 1550 нм);
  • Трьохвіконні (1310,1490,1550 нм);
  • Широкосмугові (1270 нм - 1630 нм).



ПЕРЕВАГИ ОПТИЧНОГО РОЗГУЛУЖУВАЧА 3K ABS TYPE 1X16 APC

Одна з переваг даного пристрою, в тому, що при організації PON мережі відсутня необхідність в активному обладнанні, що означає можливість економії коштів для постачальника послуг на операційних витратах. Використання дільників даного типу переважно у великих комутаційних вузлах так як хвости подільника більш стійкі до механічних впливів в порівнянні з голим буфером 0.9 мм.



ОСОБЛИВОСТІ ТА МОЖЛИВОСТІ ОПТИЧНОГО РОЗГУЛУЖУВАЧА 3K ABS TYPE 1X16 APC

Розглянутий спліттер має невеликі розміри, малі вносяться втрати і досить хороший коефіцієнт спрямованості. Слід також зазначити, що описується пристрій також має невисокий рівень PDL (втрати, що залежать від поляризації, іншими словами, різниця максимального і мінімального показника втрат, яка залежить від зміни поляризації світла, що проходить).



ВИСНОВОК ПРО ОПТИЧНИЙ РОЗГАЛУЖУВАЧ 3K ABS TYPE 1X16 APC

Оптичний розгалужувач 3K ABS Type 1x16 SC / APC - важлива частина PON-мереж багатоквартирної забудови. Цільовим призначенням пристрою є поділ оптичного сигналу. Робочий діапазон хвиль даного подільника знаходиться в межах 1260нм-1650нм. Сплітери даної моделі можуть обжимають SC / UPC і SC / APC коннекторами.
