Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН

Код товару:
Основні характеристики:
• Використовується для прокладки в кабельній каналізації і для підвісу на опорах
• Діелектрична конструкція (ADSS)
• Силовий елемент - 2 склопластикових прутка
• Зовнішня оболонка з поліетилену
• Навантаження на розтяг - 1,0 кН
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН"
Тип волокна
Конструкція кабелю
Кількість волокон
12 волокон
Застосування
Підвіс між опорами
Тип кабелю
UT

Передатні характеристики

 Тип оптичного волокна

 G.652D

 Матеріал оболонки

 Поліетилен високоЇ   щільності (H.D.P.E)

Коефіцієнт загасання на опорних довжинах хвиль, дБ/км

 1310 нм

 0,36 дБ/км

 1550 нм

 0,22 дБ/км

Діаметр модового поля

  λ= 1310 нм

  9,3±0,5 мкм

  λ= 1550 нм

  10,5±1,0 мкм

Масогабаритні характеристики

 Кількість ОВ у кабелі, шт.

 12

 Маса кабелю, кг/км

 30

 Діаметр кабелю, мм

 6,0±0,2

 Діаметр модуля, мм

 2,0±0,1

 Діаметр стеклопластикового прутка, мм

 1,0

Механічні і кліматичні характеристики

 Мінімальний радіус вигину, мм (монтаж/експлуатація)

 20Dнар

 Допустиме розтягуюче зусилля, кН

 1,0

 Допустиме роздавлююче зусилля, не більше, Н/100 мм

 2000

 Діапазон робочих температур, °С

 -40°С - +60°С

 Будівельна довжина кабелю, км

 2/4





Огляд Кабеля волоконно-оптичного Lankore UT 012 SM ADSS 1,0кН

Кабель оптоволоконний Lankore UT 012 SM ADSS 1,0кН - круглого перетину, самонесучий діелектрик. Основним його призначенням є використання при підвісі на опорах ліній зв'язку, ЛЕП, опорах освітлення, контактної мережі електротранспорту, між будівлями, по фасадах будівель, і для протягування в кабельних лотках, каналах, кабельної каналізації, трубах, тунелях. Даний кабель зроблений в повній відповідності з нормативами: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82.

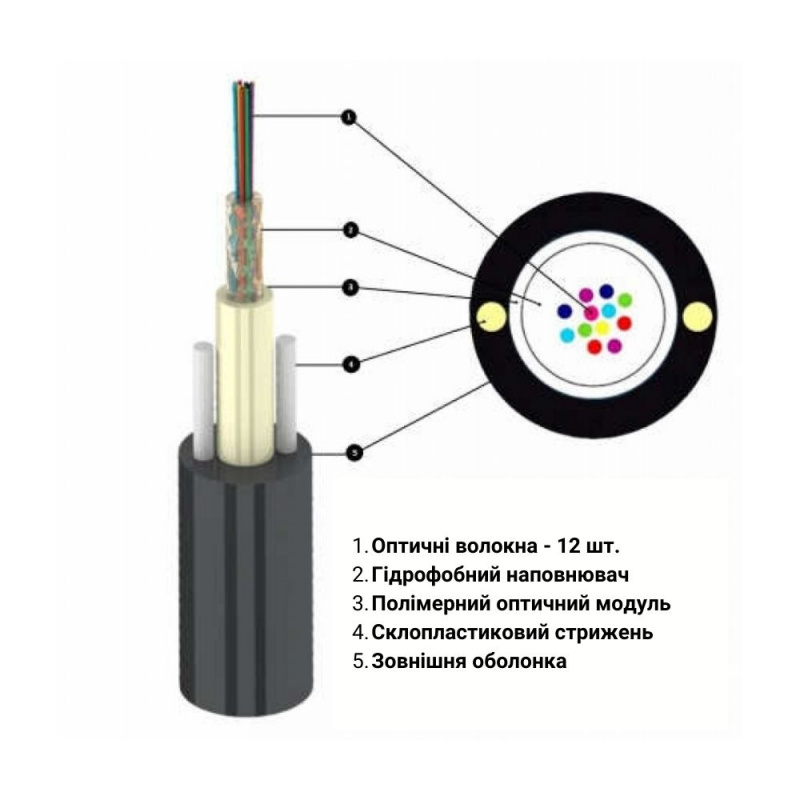

У волоконно-оптичному Кабелі Lankore UT 012 SM ADSS 1,0кН передбачено дванадцять (12) оптичних волокон. Завдяки посиленій конструкції, кабель стійкий до несприятливих факторів навколишнього середовища, температурних перепадів. Максимальна довжина прольоту при підвісі - до 80 метрів. Покриття кабелю зроблено з високоякісного поліетилену, всередині кабелю розміщений полімерний оптичний модуль діаметром 2,0 мм. Конструкція кабелю додатково посилена склопластиковими прутами 1,0 мм. Діаметр самонесучого кабелю 6,0 мм, вага 30 кг/км.

Переваги Кабеля волоконно-оптичного Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН має діелектричну конструкцію, що дозволяє використовувати його для кріплення на опорах мережі електротранспорту або ЛЕП. Рекомендована максимальна відстань прольоту становить до 80 метрів. За рахунок наявності в кабелі 2 склопластикових прутків, кабель має досить високі показники стійкості до зусиль на розтягування. Волокна кабелю виготовлені провідними світовими виробниками - Corning, Fujikura.

Особливості та можливості Кабеля волоконно-оптичного Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН може застосовуватися при прокладці ВОЛЗ в умовах жорстких вимог до діелектричних властивостей оптичних ліній (контактні мережі, лінії електропередач та освітлення). Також, кабель може застосовуватися і для абонентських кабельних відводів і для оптичних ліній низької щільності. Довжина допустимого прольоту може дозволити організувати підключення оптичних пристроїв на значній відстані від магістральної лінії. Адаптовані до кліматичних умов України температурні параметри кабелю задовольнять всі регіони і забезпечать надійну роботу оптичних мереж в будь-який час року.

Кодування волокон

Кольорове кодування волокон відповідно до IEC 60304.

Цветовая кодировка волокон в соответствии с IEC 60304

У 16 і 24 волоконного кабелю угруповання волокон в модулі здійснюється за допомогою ниток різного кольору (2 пучка по 8 і 12 волокон оповитих ниткою).

Відповідність стандартам

Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Висновок про Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 012 SM ADSS 1,0кН - круглий діелектрик з допустимим розтягуючим зусиллям 1,0 кН. Ідеально підходить для мереж FTTx і PON. Кріплення здійснюється за допомогою стандартних затискачів на будь-яких опорах і конструкціях. Даний кабель має 12 оптичних волокон.
