Кабель волоконно-оптичний Lankore UT 016 SM ADSS 1,0кН

Код товару:
Є в наявності
Основні характеристики:
• Використовується для прокладки в кабельній каналізації і для підвісу на опорах
<br>• Діелектрична конструкція (ADSS)<br>• Силовий елемент – 2 склопластикових прутка
<br>• Злвнішня оболонка з поліетелену
<br>• Навантаження на розтяг - 1,0 кН<br>
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Кабель волоконно-оптичний Lankore UT 016 SM ADSS 1,0кН"
Тип волокна
Конструкція кабелю
Кількість волокон
16 волокон
Застосування
Підвіс між опорами
Тип кабелю
UT


Передавальні характеристики

  Тип оптичного волокна

 G.652D

  Матеріал оболонки

 Поліетилен

  Коефіцієнт загасання на опорних довжинах хвиль, дБ/км

  1310 нм

 0,36 дБ/км

  1550 нм

 0,22 дБ/км

Діаметр модового поля

  λ= 1310 нм

 9,3±0,5 мкм

  λ= 1550 нм

 10,5±1,0 мкм

Масогабаритні характеристики

  Кількість ОВ у кабелі, шт.

 16

  Маса кабелю, кг/км

 35

  Діаметр кабелю, мм

 7,0

  Діаметр модуля, мм

 3,0

  Діаметр стеклопластикового прутка, мм

 1,0

Механічні і кліматичні характеристики

  Мінімальний радіус виниеу, мм  (монтаж/експлуатація)

 20Dнар

  Допустимое растягивающее усилие, кН

 1,0

  Допустиме роздавлююче зусилля, не більше, Н/100 мм

 2000

  Діапазон робочих температур, °С

 -40°С - +60°С

  Будівельна довжина кабелю, км

 2 и 4

Передаточные характеристики

  Тип оптического волокна

  G.652D

  Материал оболочки

  Полиэтилен

  Коэффициент затухания на опорных длинах волн, дБ/км

  1310 нм

  0,36 дБ/км

  1550 нм

  0,22 дБ/км

Диаметр модового поля

  λ= 1310 нм

  9,3±0,5 мкм

  λ= 1550 нм

  10,5±1,0 мкм

Массогабаритные характеристики

  Количество ОВ в кабеле, шт.

  16

  Масса кабеля, кг/км

  35

  Диаметр кабеля, мм

  7,0

  Диаметр модуля, мм

  3,0

  Диаметр стеклопластикового прутка, мм

  1,0

Механические и климатические характеристики

  Минимальный радиус изгиба, мм  (монтаж/эксплуатация)

  20Dнар

  Допустимое растягивающее усилие, кН

  1,0

  Допустимое раздавливающее усилие, не более, Н/100 мм

  2000

  Диапазон рабочих температур, °С

  -40°С  -  +60°С

  Строительная длина кабеля, км

  2 и 4

Огляд Кабеля волоконно-оптичного Lankore UT 016 SM ADSS 1,0кН

Оптичний кабель Lankore UT 016 SM ADSS - кабель круглого перетину, самонесучий діелектрик. Основним його призначенням є використання при підвісі на опорах ліній зв'язку, ЛЕП, опорах освітлення, контактноі мережі електротранспорту, між будинками, по фасадах будинків, і для протягування в кабельних лотках, каналах, кабельноі каналізації, трубах, тунелях. Даний кабель зроблений в повній відповідності з нормативами: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.

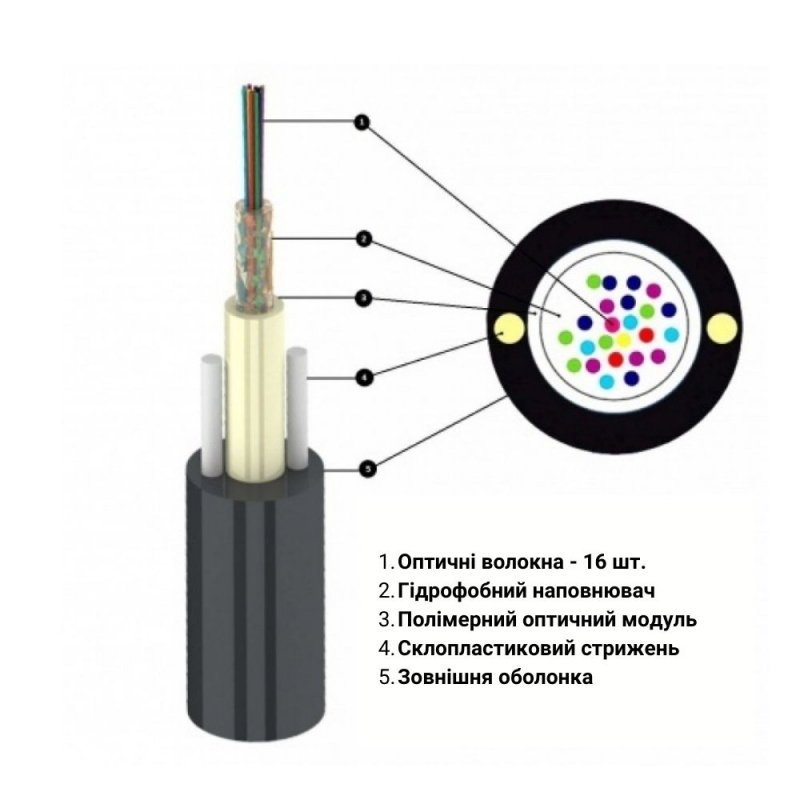

В волоконно-оптичному кабелі  Lankore UT 016 SM ADSS передбачено шістнадцять (16) оптичних волокон. Завдяки посиленій конструкії, кабель стійкий до несприятливих факторів навколишнього середовища, температурних перепадів. Максимальна довжина прольоту при подвісі - до 60 метрів. Покриття кабелю зроблено з високоякісного поліетилену, всередині кабелю разміщений полімерний оптичний модуль діаметром 3,0 мм. Конструкція кабелю додатково посилена склопластиковими прутами 1,0 мм. Диаметр самонесучого кабелю 7,0 мм, вес 35 кг/км.



Переваги Кабеля волоконно-оптичного Lankore UT 016 SM ADSS 1,0кН

Кабель волоконно-оптичний  Lankore UT 016 SM ADSS має діелектричну конструкцію, що дозволяє використовувати його для кріплення на опорах мережі електротранспорту або ЛЕП. Рекомендоване максимальна відстань прольоту становить до 60 метрів. За рахунок наявності в кабелі 2 склопластикових прутків, він має досиить высокі показники стійкості до зусиль на розтягування. Волокна кабелю виготовлені провідними світовими виробниками - Corning

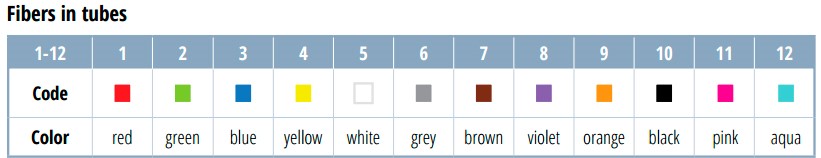

Кодування волокон

Колірне кодування волокон відповідно до IEC 60304.

У 16 і 24-волоконного кабелю угрупування волокон в модулі здійснюється за допомогою ниток різного кольору (2 пучка по 8 і 12 волокон оповитих ниткою)

Відповідальність стандартам

Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Висновок про Кабель волоконно-оптичний Lankore UT 016 SM ADSS 1,0кН

Кабель волоконно-оптичний  Lankore UT 016 SM ADSS - круглий діелектрик з допустимим разтягувальним зусиллям 1,0 кН. Ідеально підходить для мереж FTTx и PON. Кріплення здійснюється за допомогою стандартних затискачів на будь-яких опорах і конструкціях. Даний кабель налічує 16 оптичних волокон.
