Кабель волоконно-оптичний Lankore UT 024 SM ADSS 1,0кН

Код товару:
Основні характеристики: • Використовується для прокладки в кабельній каналізації і для підвісу на опорах
• Діелектрична конструкція (ADSS)
• Силовий елемент – 2 склопластикових прутка
• Зовнішня оболонка з поліетілена
• Навантаження на розтяг - 1,0 кН
• Кольорове маркування волокон-червоний/зелений/синій/жовтий/білий/сірий/коричневий/фіолетовий/оранжевий/чорний/рожевий/аквамарин
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Кабель волоконно-оптичний Lankore UT 024 SM ADSS 1,0кН"
Тип волокна
Конструкція кабелю
Кількість волокон
24 волокна
Застосування
Підвіс між опорами
Тип кабелю
UT

Передавальні характеристики

  Тип оптичного волокна

 G.652D

  Матеріал оболонки

 Поліетилен

  Коефіцієнт загасання на опорних довжинах хвиль, дБ/км

  1310 нм

 0,36 дБ/км

  1550 нм

 0,22 дБ/км

Діаметр модового поля

  λ= 1310 нм

 9,3±0,5 мкм

  λ= 1550 нм

 10,5±1,0 мкм

Масогабаритні характеристики

  Кількість ОВ у кабелі, шт.

 24

  Маса кабелю, кг/км

 35

  Діаметр кабелю, мм

 7,0

  Діаметр модуля, мм

  3,0

  Диаметр стеклопластикового прутка, мм

 1,0

Механічні і кліматичні характеристики

  Мінімальний радіус вигину, мм  (монтаж/експлуатація)

 20Dнар

  Допустиме розтягуюче зусилля, кН

 1,0

  Допустиме раздавлююче зусилля, не більше, Н/100 мм

 2000

  Діапазон робочих температур, °С

 -40°С - +60°С

  Будівельна довжина кабелю, км

  2 и 4





Огляд Кабелю волоконно-оптичного Lankore UT 024 SM ADSS 1,0кН

Оптичний Кабель Lankore UT 024 SM ADSS - кабель круглого перетину, самонесучий діелектрик. Основним його призначенням є використання при підвісі на опорах ліній св'язку, ЛЕП, опорах освІТЛЕННЯ, контактноЇ мережі електротраспорту, між будинками , по фасадах будинків, і для протягування в кабельних лотках, каналах, кабельної канализації, трубах, тунелях. Даний кабель зроблений в повній відповідності с нормативами: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82.

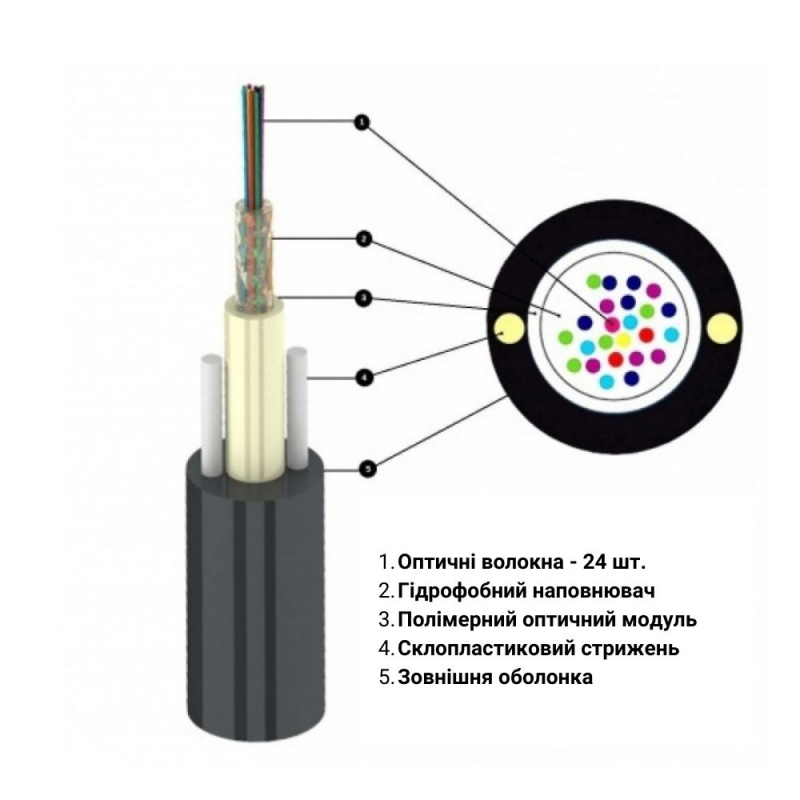

В волоконно-оптичному Кабелю  Lankore UT 024 SM ADSS передбачено двадцять чотири (24) оптичних волокон. Завдяки посиленій конструкції, кабель стійкий до несприятливих факторів навколишнього середовища, температурних перепадів. Максимальна довжина прольоту при підвісі - до 60 метрів. Покриття кабелю зроблено з високоякісного поліетилену, всередині кабелю разіщений полімерний оптичний модуль діаметром 3,0 мм. Конструкція кабелю додатково  посилена стеклопластиковими прутами 1,0 мм. Діаметр самонесучого кабелю 7,0 мм, вага 35 кг/км



Переваги Кабелю волоконно-оптичного Lankore UT 024 SM ADSS 1,0кН

Кабель волоконно-оптичний  Lankore UT 024 SM ADSS має діелектричну конструкцію, що дозволяє використовувати його для кріплення на опорах мережі електротранспорту або ЛЕП. Рекомендована максимальна відстань прольоту становить до 60 метрів. За рахунок наявності в кабелі 2 склопластикових прутків, він має досить високі показники стійкості до зусиль на розтягування. Волокна кабелю виготовлені провідними світовими виробниками - Corning.

Особливості та можливості Кабеля волоконно-оптичного Lankore UT 024 SM ADSS 1,0кН

Кабель волоконно-оптичний  Lankore UT 024 SM ADSS може застосовуватися при прокладці ВОЛЗ в умовах жорстких вимог до діелектричних властивостей оптичних ліній (контактні мережі, лінії електропередач та освітлення). Також, кабель може застосовуватися і для абонентских кабельних відводів і для оптичних ліній низької щільності. Довжина допустимого прольоту може дозволити організувати підключення оптичних пристроїв на значній відстані від магістральної лінії. Адаптовані до кліматичних умов України температурні параметри кабелю задоволнять всі регіони і забеспечать надійну роботу оптичних мереж в будь який час року.

Кодування волокон



  Колірне кодування волокон відповідно до IEC 60304.

У 16 і 24-волоконного кабелю угрупування волокон в модулі здійснюється за допомогою ниток різного кольору (2 пучка по 8 и 12 волокон оповитих ниткою).

Відповідність стандартам

Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Висновок про Кабель волоконно-оптичний Lankore UT 024 SM ADSS 1,0кН

Кабель волоконно-оптичний  Lankore UT 024 SM ADSS - круглий діелектрик з допустимими розтягуючим  зусиллям 1,0 кН. Ідеально підходить для мереж FTTx и PON. Кріплення здійснюється за допомогою стандартних затискачів на будь-яких опорах і конструкціях. Даний кабель налічує 24 оптичних волокон.
